多屏带不动、不同步
一套信号源同时驱动十几台拼接屏、显示器，普通设备带不动，画面不同步、卡顿掉帧。
服务热线：
+86 13714317162
+86 13714317162
型号：QM-HD1V16
发布时间：2026-09-12
性质：生产厂家
访问量：0
服务热线
+86 13714317162
1 路 HDMI 信号复制 16 路同步输出 ｜ 信号放大延长 ｜ 机架式 HDMI 分屏器
一套信号源驱动十几台显示终端，考验的是信号分发设备的工程能力。
一套信号源同时驱动十几台拼接屏、显示器，普通设备带不动，画面不同步、卡顿掉帧。
HDMI 线材距离稍长信号衰减，出现黑屏、闪屏、色彩丢失，工程现场返工率高。
多设备同步输出时音频无法同步输出，影音不同步，展示效果大打折扣。
展厅、监控机房长时间运行，设备稳定性差、发热严重，影响项目长期可靠。
项目机柜安装，设备体积杂乱、非标尺寸，不方便上架固定与理线。

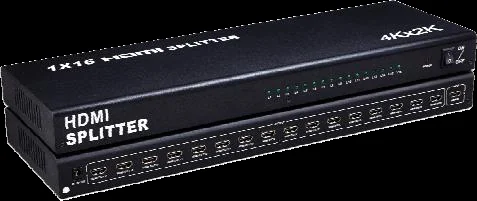

QM-HD1V16 1×16 HDMI 分配器，工程级 HDMI 信号分发设备 —— 1 路输入复制输出 16 路同源画面，自带信号放大能力，满足多显示终端同步显示，广泛应用大屏工程项目。
一路高清信号源，同步驱动十六台显示终端，同源、同步、同画面。
QM-HD1V16 是一款工程级 HDMI 1 进 16 出分配器，遵循 HDMI1.4b 协议。设备将 1 路 HDMI 高清信号源，同步复制输出 16 路完全相同的 HDMI 信号给到显示终端，同时具备 HDMI 信号放大补偿能力，延长传输距离。
最高支持 4K@30Hz 分辨率、3D 视频，兼容 DTS-HD、杜比 TrueHD 等高清音频。可接入电脑、DVD、机顶盒、游戏主机等信号源；适配拼接屏、商用显示器、电视等显示设备，适合展厅、监控机房、会议室、教育多媒体项目使用。
1 路输入复制 16 路完全相同的画面，无画面偏移、无撕裂。
内置放大能力，延长传输距离，解决长线衰减黑屏闪屏。
金属机架机身，散热优秀，适配 7×24 小时不间断运行。
从信号同步、高清画质到长线传输、工程耐用，逐项可对照投标参数。

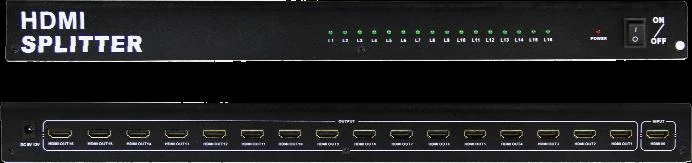

1 路 HDMI 输入，16 路 HDMI 同步输出，16 台屏幕画面完全同源同步，无画面偏移，一台主机驱动 16 台显示终端。
HDMI1.4b 版本，最大分辨率 3840×2160@30Hz，支持 3D 视频格式；支持 8/10/12bit 色深，画面色彩还原真实。
对 HDMI 信号做放大补偿，解决长线传输信号衰减问题。AWG26 标准线材：1080P 输入/输出线缆可达 15 米，4K 分辨率可达 10 米。
支持 DTS-HD、Dolby-trueHD、DTS、Dolby-AC3、DSD 音频格式，音画同步输出，不会丢失音频信号。
最大带宽 340MHz，传输速率 3.4Gbps，稳定处理高清视频信号，多路输出不丢帧。

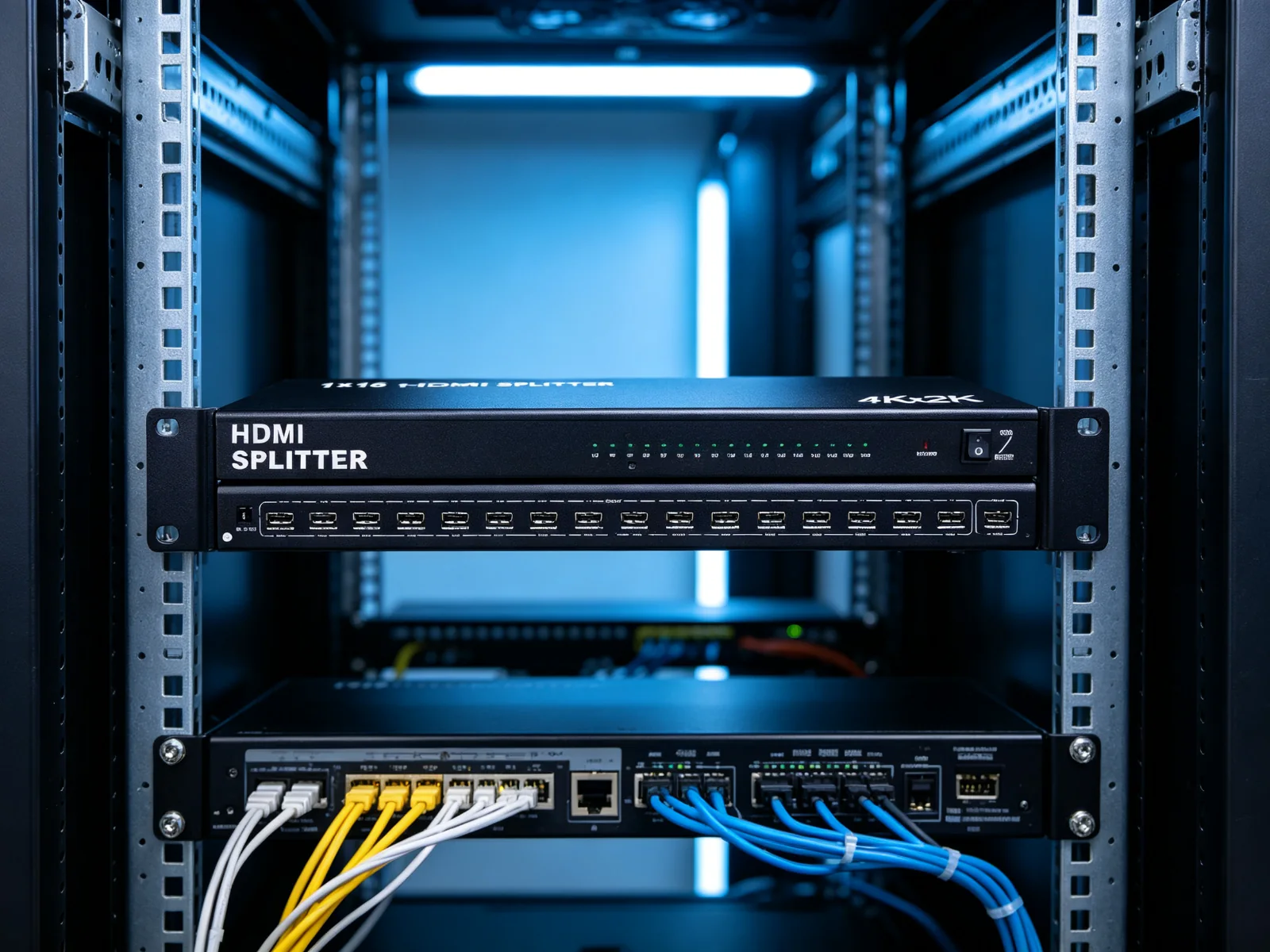

金属外壳，标准机架机身，可上机柜，散热性能优秀，适配机房 7×24 小时不间断工作。
可对接 PC 电脑、DVD 播放器、机顶盒、游戏主机等 HDMI 信号源；适配拼接屏、商用显示器、电视等显示终端。
无需软件设置，接线通电即可工作；配备 12V/2A 电源适配器，供电稳定。
| 项目 | 规格参数 |
|---|---|
| 产品型号 | QM-HD1V16 |
| HDMI 版本 | HDMI 1.4b |
| 输入接口 | HDMI × 1 |
| 输出接口 | HDMI × 16 |
| 最大分辨率 | 3840 × 2160 @ 30Hz |
| 支持视频 | 3D 视频；8 / 10 / 12 位色深 |
| 支持音频 | DTS-HD / Dolby-trueHD / DTS / Dolby-AC3 / DSD |
| 最大带宽 | 340 MHz |
| 最大传输速率 | 3.4 Gbps |
| 线缆传输距离（AWG26 线材） | 1080P：输入 15m / 输出 15m 4K：输入 10m / 输出 10m |
| 电源适配器 | AC 100-240V 50/60Hz 输入；DC 12V/2A 输出 |
| 工作温度 | -15℃ ~ +55℃ |
| 工作湿度 | 5% - 90% RH（无冷凝） |
| 机身尺寸 | 460 × 150 × 40 mm |
| 配件 | 主机、12V/2A 电源适配器 |

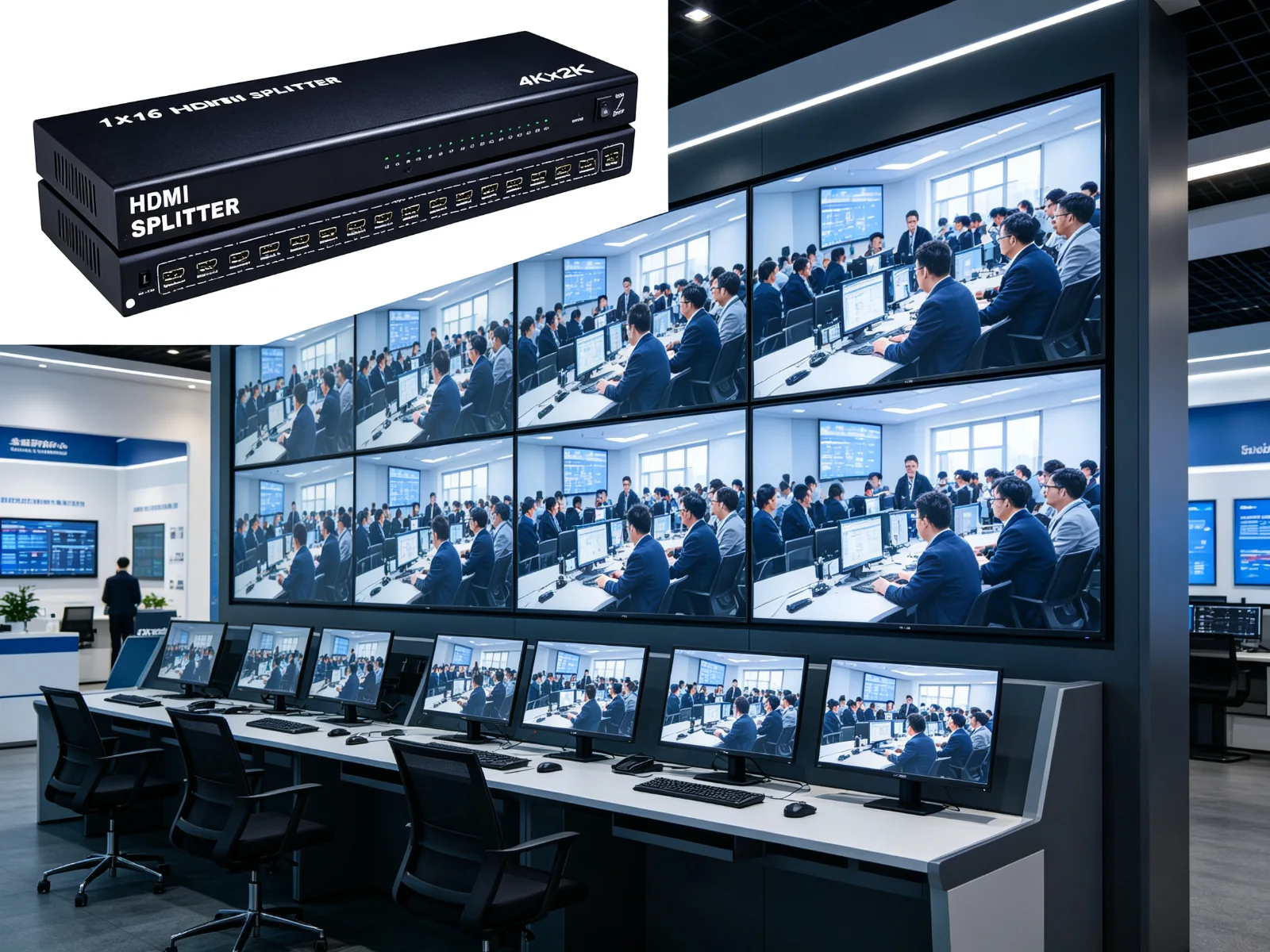

多屏同步显示监控画面，7×24 小时稳定运行，画面同源无差异。
多块广告屏同步播放同一内容，画面整齐划一，展示效果统一。
多台显示器同步输出同一会议画面，后排与会人员观看无死角。
多终端同步投屏，主讲内容与副屏显示一致，课堂演示更高效。
多路屏幕同步播放广告宣传内容，客流覆盖更广、信息触达一致。
设备实拍与工程应用场景展示，供项目方案与美工配图参考。
面向集成商与工程商，支持投标参数应答、工程批量供货。
