型号：QM-HD4V4HD
发布时间：2026-09-12
性质：生产厂家
访问量：0
服务热线
+86 13714317162
多路输入 × 多路输出，任意输入可切换至任意输出，各输出画面可以各不相同，支持交叉切换与独立调度。
一路输入只能复制成多路一模一样的画面输出，无法将不同信号源路由到不同显示终端。
针对指挥中心、会议室、展厅、多媒体教室等工程项目的高频痛点，逐一给出解决方案。
多台信号源、多台显示终端想要自由任意切换，普通分配器只能同源复制，无法灵活路由。
现场设备型号繁杂，显示器分辨率不统一，容易出现黑边、不满屏、识别黑屏。
机房设备需要本地按键、中控系统、网络远程等多种控制方式兼容，单一口径无法满足。
机房环境复杂，静电干扰容易造成设备死机、信号闪断，影响会议与调度。
项目需要对接第三方中控平台，设备无开放协议，无法集成与二次开发。
加密蓝光、机顶盒等 HDCP 信号源无法正常解码输出，大屏直接黑屏。
实现输入输出信号自由交叉切换，丰富控制接口、EDID 自适应、HDCP 解析，适配指挥中心、会议室、展厅各类工程项目。
QM-HD 系列一体高清数字 HDMI 矩阵，工程级广电方案，多路信号任意交叉路由切换。
QM-HD 系列一体高清数字 HDMI 矩阵，遵循 HDMI1.3a 协议，搭载美国广电级 6.5GHz 交换芯片，实现多路 HDMI 输入信号与多路输出之间任意交叉路由切换。
支持全 1080P 高清视频（最高 1080P@120Hz），内嵌多格式高清音频同步切换；具备 LCD 状态显示屏；提供 1U/2U 标准机架机箱，覆盖 4×4、8×8、8×16、16×16、8×32、16×32 多种规格；支持按键、红外遥控、RS-232、TCP/IP 网络控制；支持局域网多客户端同时管控、EDID 读写管理、HDCP 解析、ESD 静电防护，开放控制协议支持项目二次开发。
广泛用于指挥调度中心、会议室、展厅、多媒体教室大屏项目。
广电级硬件方案，围绕稳定运行、信号兼容、控制集成与工程防护四大维度。
采用美国广电级 6.5GHz 交换芯片，集成度高，运行稳定，适合机房 7×24 小时工程级持续工作。
设备自带 LCD 显示屏，实时查看信号切换状态与系统配置，本地调试直观方便。
同一局域网最多支持 16 台 PC 客户端同时控制矩阵，切换状态全网实时同步，多人协同调度。
EDID 可读写自适应，适配现场各式各样显示终端，解决黑屏、不满屏、画面黑边等兼容性难题。
每一路输入支持 HDCP 解析，兼容蓝光 DVD、加密机顶盒等带版权保护的信号源。
开放控制代码与通信协议，方便项目做定制对接、平台二次开发与中控集成。
人体模式 ±8kV 气隙放电、±4kV 接触放电，抵御机房静电干扰，保护设备硬件，减少闪断故障。
支持 RGB444、YUV444、YUV422 色彩空间，兼容 x.v.Color 扩展色域标准，画面色彩还原优秀。
参数可对标书/采购清单逐项应答，支持提供完整规格书与投标参数表。
| 项目参数 | 产品规格 |
|---|---|
| 产品型号 | QM-HD4V4HD / QM-HD8V8HD / QM-HD8V16HD / QM-HD16V16HD / QM-HD8V32HD / QM-HD16V32HD |
| 接口规格 | HDMI1.3a，兼容 HDCP1.3、DVI1.0 |
| 支持分辨率 | 480i/576i/480p/576p/720p/1080i/1080P@24/30/50/60/120Hz |
| 接口带宽 | 13.5Gbps（像素带宽 165MHz） |
| 机箱规格 | 1U（4×4、8×8）；2U（8×16、16×16、8×32、16×32） |
| 控制接口 | 1×RS-232 IN、1×RS-232 OUT、1×RJ-45 网口 |
| 控制方式 | 面板按键、IR 遥控、RS-232、TCP/IP 网络（选配） |
| 网络客户端 | 局域网最多 16 台 PC 同时控制，状态实时同步 |
| 音频支持 | LPCM 7.1CH、Dolby True HD、Dolby Digital+、DTS-HD Master Audio |
| 静电防护 | ±8kV（气隙放电）、±4kV（接触放电） |
| 电源 | AC 100-260V，50/60Hz 宽电压输入 |
| 设备尺寸 | 438×250×45mm（1U）；438×250×87mm（2U） |
| 设备重量 | 4kg（1U）、5kg（2U） |
| 工作温度 | 0℃~40℃ |
| 存储温度 | -20℃~60℃ |
| 传输距离 | 输入 <35 米；输出 <20 米 |
| 串口参数 | 波特率 9600，8 位数据位，1 停止位，无校验 |
| 型号 | 输入 HDMI | 输出 HDMI | 机箱高度 |
|---|---|---|---|
| QM-HD4V4HD | 4 | 4 | 1U |
| QM-HD8V8HD | 8 | 8 | 1U |
| QM-HD8V16HD | 8 | 16 | 2U |
| QM-HD16V16HD | 16 | 16 | 2U |
| QM-HD8V32HD | 8 | 32 | 2U |
| QM-HD16V32HD | 16 | 32 | 2U |
指挥调度、会议、展示、教学，多路信号自由路由，一套矩阵搞定。

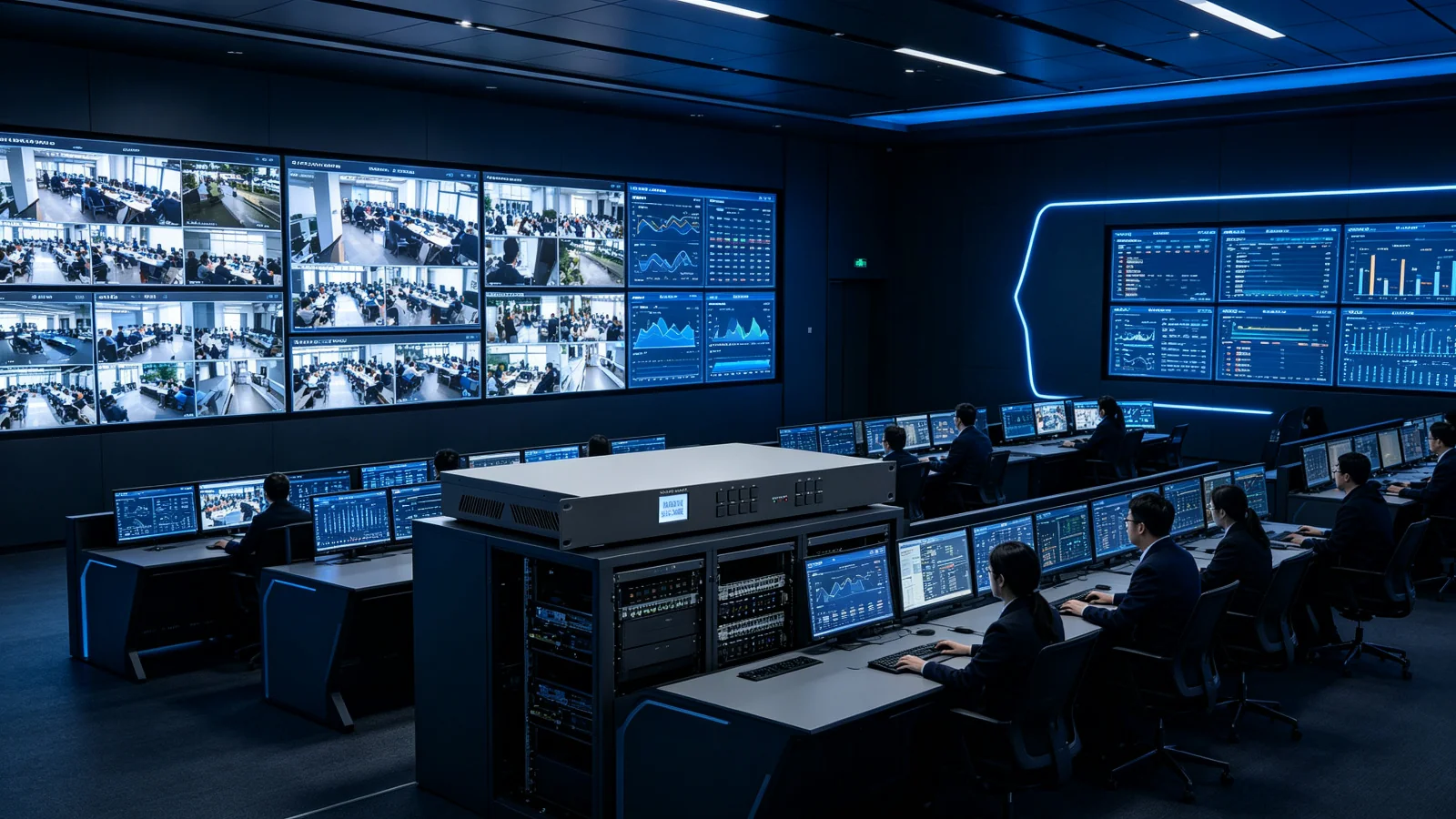

多路监控信号自由调取上屏，应急调度切换响应及时。

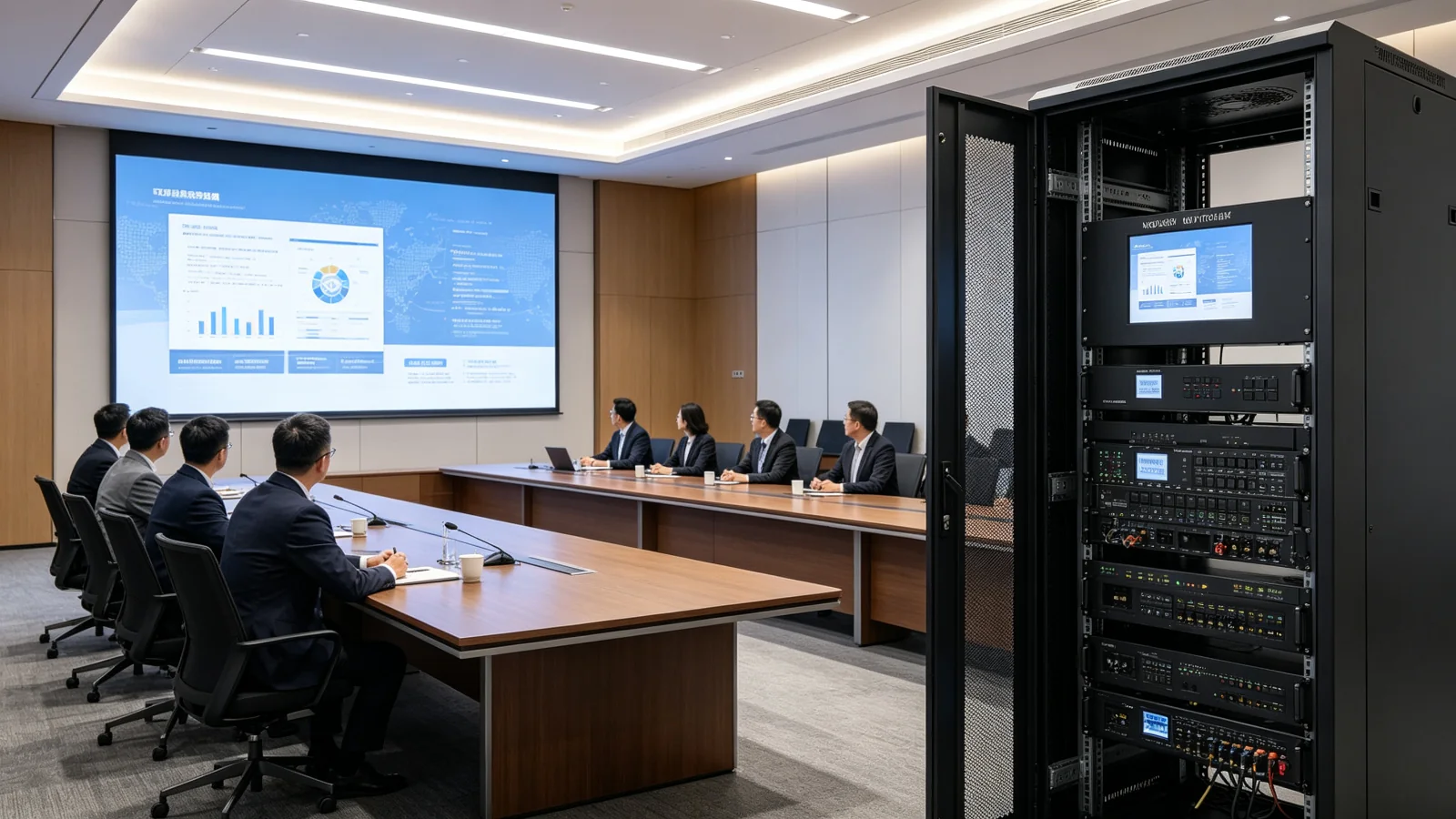

电脑、视频会议、无线投屏等多源切换，会议演示不断档。

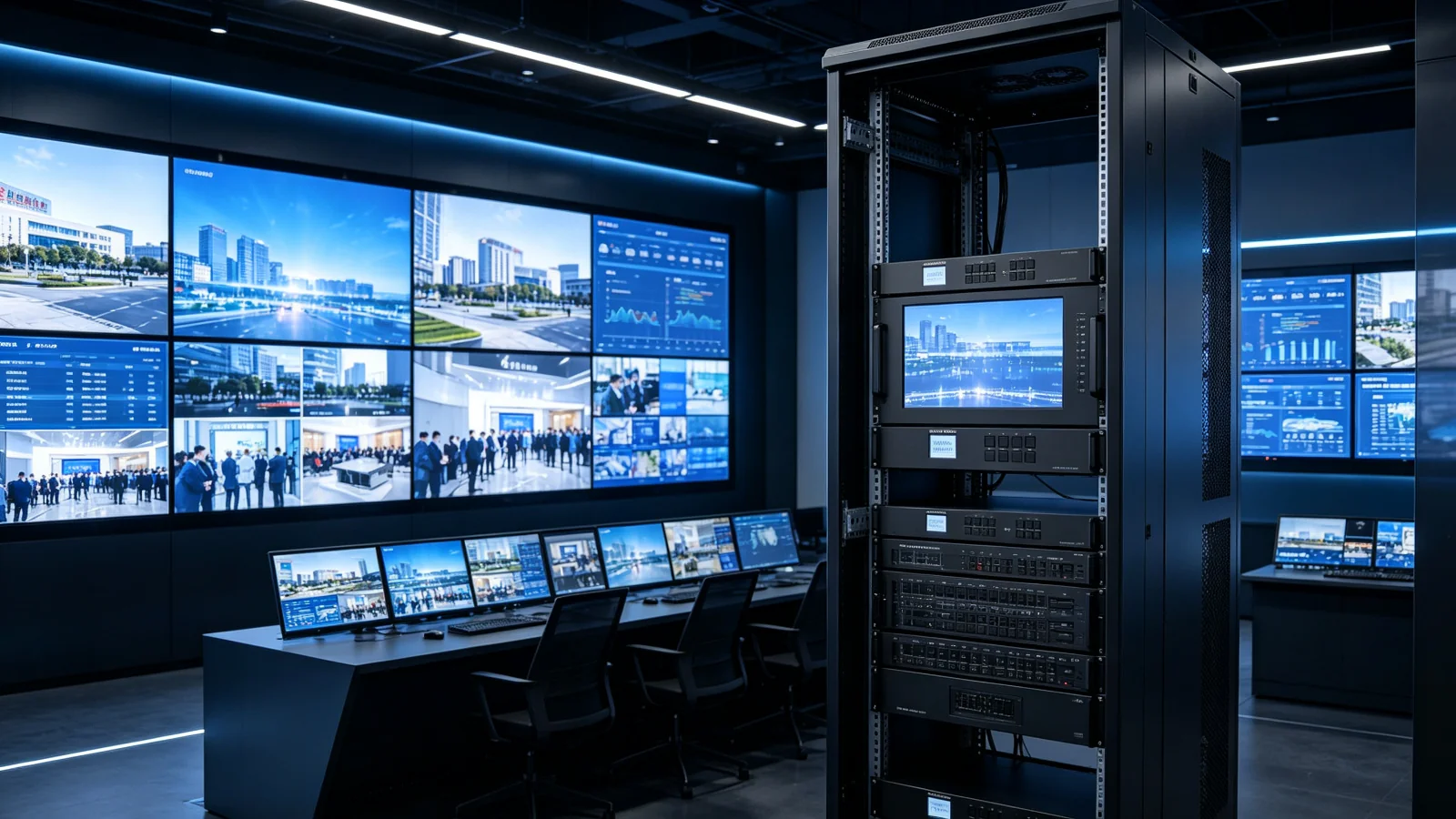

拼接大屏多路内容编排播放，展示效果灵活多变。
教学电脑、实物展台、录播信号自由切换，课堂演示顺畅。
招投标与系统集成项目配套，按标书批量供货。
整机实拍、接口细节、拓扑示意与项目应用效果图。

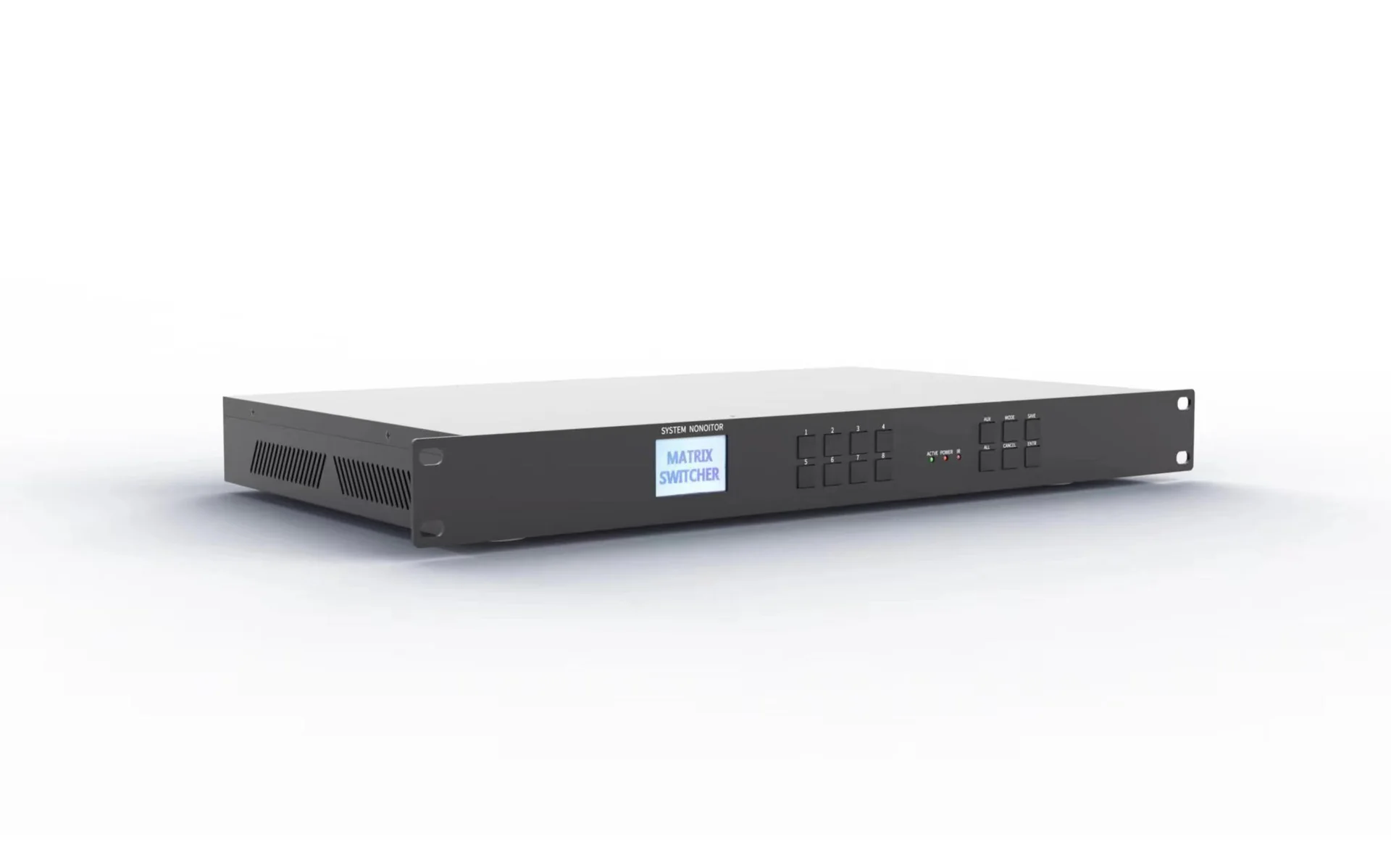

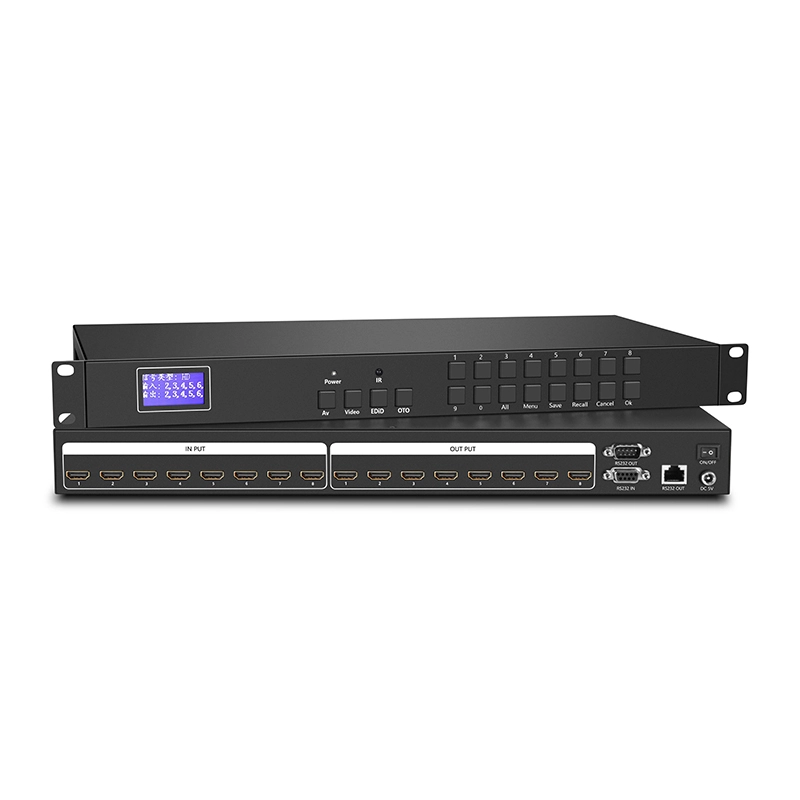

散热格栅 + LCD 状态屏 + 数字按键 + 状态指示灯，机架式标准外观。

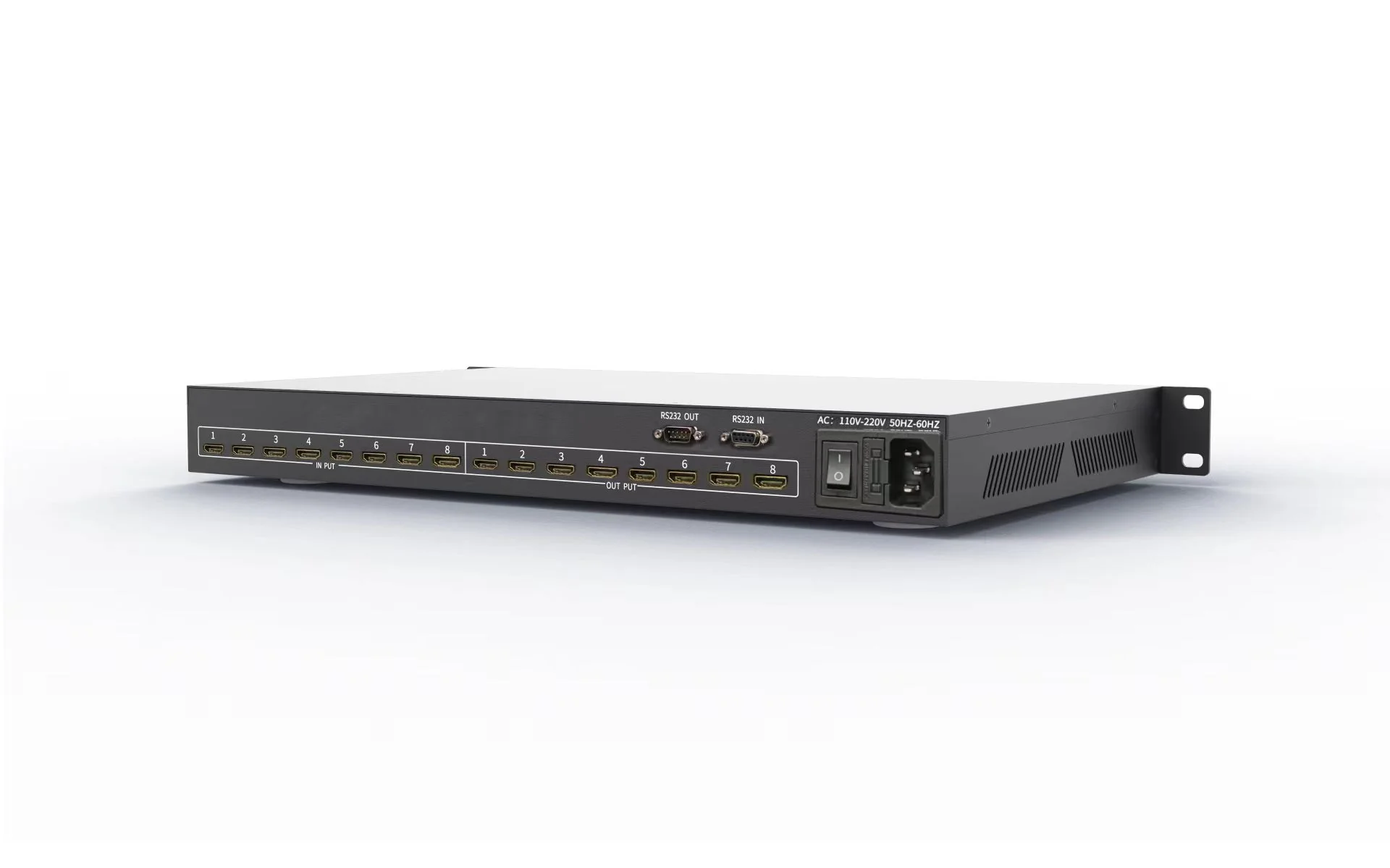

HDMI 输入/输出、RS-232 IN/OUT、AC 电源，接口齐全、布局规整。

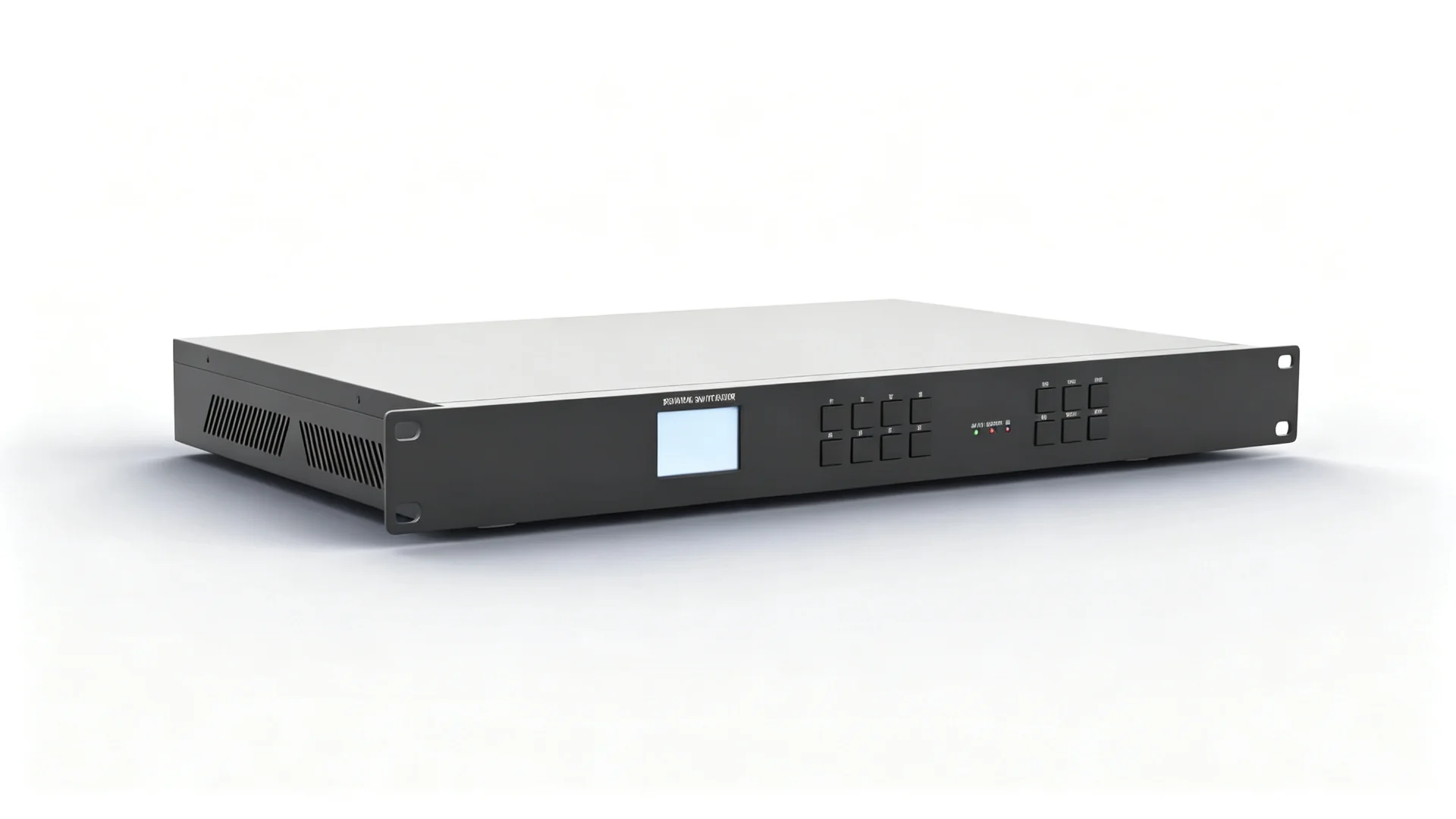

8×16 / 16×16 / 8×32 / 16×32 多路规格，扩展更多信号路由。

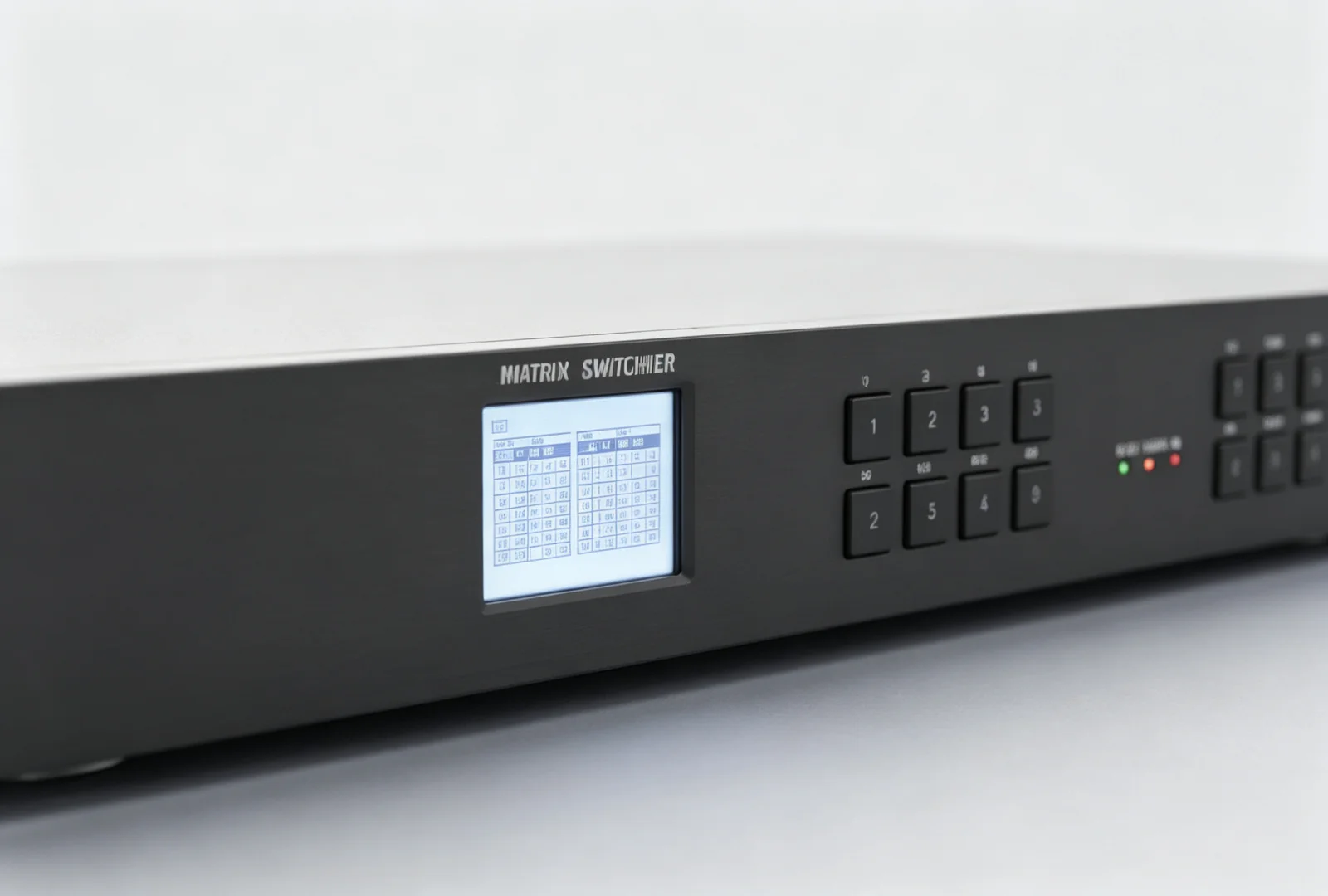

实时状态显示，本地按键直接切换，调试维护直观方便。

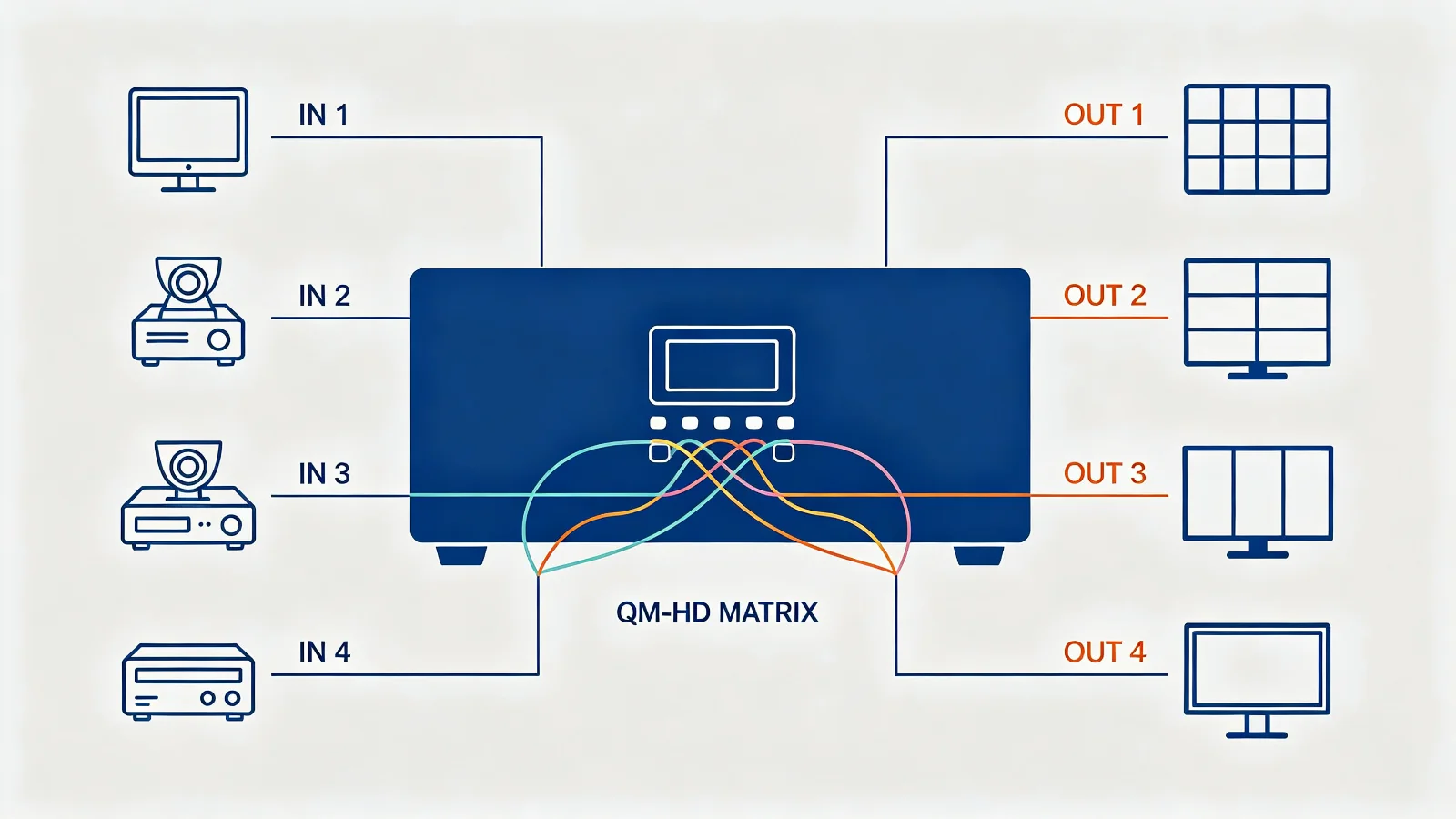

IN 1-4 任意路由至 OUT 1-4，多源多屏自由交叉切换。

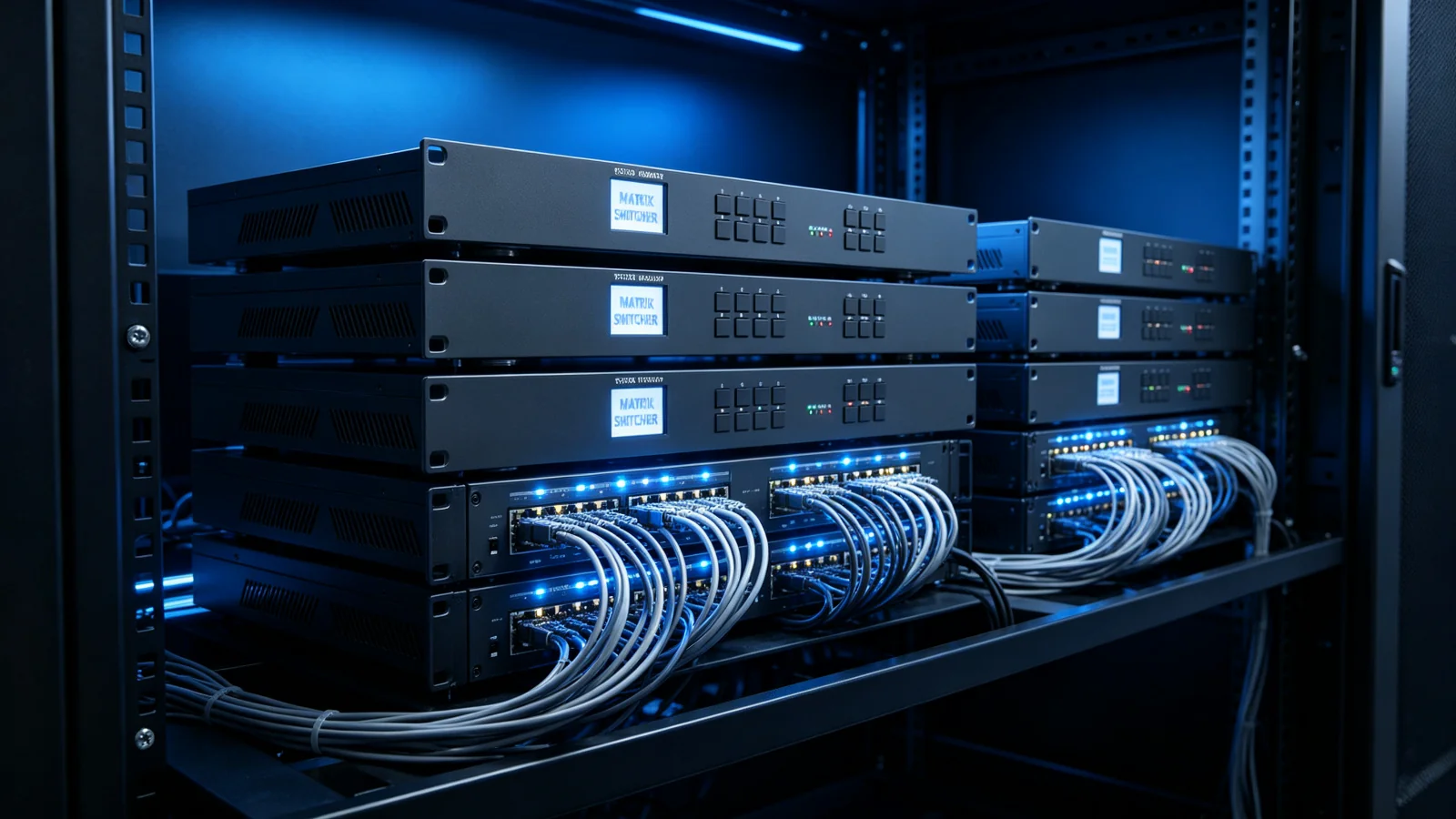

标准 19 英寸机柜部署，多台级联、前后理线整洁规范。
多路监控信号自由调取上屏，调度切换稳定可靠。
多信号源一键切换，会议演示高效不断档。
拼接大屏多路内容编排播放，展示效果丰富灵活。
多型号可选，可提供完整规格书，支持投标参数逐项应答与参数偏离说明。
开放通信协议与控制代码，支持项目中控对接、平台集成与二次开发定制。
深圳群茂显示科技厂家直供，批量供货工期稳定，提供项目配套售后支持。
采购选型前的高频疑问，一次说清。
