KW-4100 系列分布式处理器由 KW-4100R 输入节点、KW-4100C 输出节点组成，面向音视频系统集成商、指挥中心项目、安防工程商及政企招投标场景。
KW-4100 系列采用纯硬件架构、无操作系统的高性能分布式视频图像处理工作站设计，采用最新 H.265 高性能视频编码，具备带宽占用低、传输时延小、清晰度高、稳定性强的特点。系统具备完善的远距离音视频传输、分布式信号采集与分布式大屏拼接管理能力，支持高清底图、OSD 字符叠加、可视化预监回显、物联中控联动。
设备之间通过千兆交换机组网，网络堆叠、不受机箱限制、无限扩容：单墙最大支持 256 屏 1080P 拼接，4K 模式最大支持 4096 屏；每个输入 / 输出节点独立供电、独立工作，单节点故障不影响整套系统，服务端支持多机容灾备份、故障自动互切，保障 7×24 小时不间断值守。
控制软件支持 Windows / Android / IOS / 鸿蒙多终端，支持 CS 客户端 + Web 网页双控制端；兼容 ONVIF / RTSP 协议，可直接接入海康、大华、宇视网络摄像机及 NVR 码流上墙，提供 SDK 支持第三方平台二次对接。
集中式矩阵在指挥中心、安防监控等 7×24 场景中的固有局限，正是 KW-4100 分布式架构要解决的问题。
整机机箱故障，整套大屏系统瘫痪；端口固定，扩容必须更换整机，改造成本高。
KW-4100 方案：节点独立供电独立工作，单节点故障不影响系统；网络堆叠扩容，不换机箱。
多块拼接屏输出帧不同步，画面撕裂、错位，指挥监控场景严重影响业务研判。
KW-4100 方案：帧同步技术，多屏同步 < 20ms，消除撕裂错位。
无法直接接入网络摄像机、NVR 码流；只能接本地 HDMI 信号，远距离布线成本高。
KW-4100 方案：ONVIF / RTSP 直连网络摄像机、NVR 码流上墙，IP 网络远距离传输。
没有信号预览回显，切换信号盲目操作，调试麻烦，应急场景贻误时机。
KW-4100 方案：客户端大屏实时回显、信号预监，拖动窗口轨迹同步回显。
不支持 OSD 字幕、高清超大底图、预案轮巡、第三方物联设备联动控制。
KW-4100 方案：OSD 字幕、30720×17280 底图、256 组预案、中控物联联动全支持。
只能电脑操作，不支持平板、手机多终端协同控制。
KW-4100 方案：Windows / Android / IOS / 鸿蒙，CS + Web 双端，多点触控协同。
对接海康、大华、宇视等安防设备协议适配困难；缺少 SDK，第三方平台无法对接。
KW-4100 方案：兼容海康 / 大华 / 宇视私有协议，提供 SDK 供第三方二次开发。
宽温工作不足，机房、野外环境设备稳定性差；缺少多机容灾备份。
KW-4100 方案：-30℃~+50℃ 宽温工作，Linux 服务端多机容灾、故障自动互切。
以下参数均来自 KW-4100 系列产品技术规格书，可直接用于标书与验收文档引用。
无操作系统纯硬件架构，每个输入 / 输出节点独立通电、独立工作，不依赖背板、主控机箱；单台节点故障不影响整套系统其余设备运行。设备通过千兆交换机组网，无需物理连接线，不受机箱槽位限制，理论无限扩容。服务端部署 Linux 系统，支持多机容灾备份、故障自动互切，保障 7×24 小时不间断值守。
H.265 编码带宽占用低，端到端延时小于 0.1s，信号采集最大延时不超过 0.2ms。帧同步技术保证多屏图像同步小于 20ms，消除拼接屏画面撕裂、错位，适配 LCD、LED、DLP 各类显示单元；输出通道全部 60Hz 实时处理，内部不降帧，RGB 32bit / 60Hz 高色彩还原，支持点对点显示。单输出节点最高 16 路 H.265 解码，支持 H.264 / H.265 混合解码，兼容 ONVIF、RTSP 协议，可直接接入海康、大华、宇视网络摄像机及 NVR 码流上墙。
支持开窗、漫游、叠加、跨屏、无极缩放，单屏最大 16 个窗口，单输出最大 16 层窗口叠加（25 层型号可选），窗口最小缩放 64×64；支持 30720×17280 高清超大底图，全墙统一发布；OSD 字符 / 虚拟 LED 字幕叠加，自定义位置、字体大小、颜色、透明度，支持静止、滚动字幕；预案管理最多保存 256 组场景，支持快照存储、一键调用、自动循环轮巡、分组切换；支持信号轮巡、录像回放、竖屏拼接、画中画、电脑桌面抓屏推送。
支持 HDMI 音频、AUX 音频输入输出；软件端可对任意信号源进行音量调节、静音切换，音视频同步切换；支持外接音频处理器、话筒音量管控，满足会议、指挥中心音频调度需求。
客户端大屏画面实时回显预览，信号预监、状态监测，拖动窗口轨迹同步回显，回显最大 1080P@30fps；控制端支持 Windows / Android / IOS / 鸿蒙，CS 客户端 + Web 网页双控制端，支持平板多点触控手势操作，多终端状态同步协作；支持 RTSP 流推送，可对接录播、第三方解码终端。
中央交互可视化云平台整合中控模块，可对灯光、电源、窗帘、屏幕、空调等第三方协议设备进行控制；支持分组控制、一键全开 / 全关、定时场景预案触发，实现大屏系统与周边设备的统一联动。
远程参数配置、导入导出配置文件、读取运行日志、远程重启、固件升级、远程控制大屏开关机；多级用户权限管理，账号密码分级授权，保障项目系统安全。
模块化节点选型：输入节点、输出节点、混合节点、4K 输入输出节点、预监回显节点；可按需选配 1 出、2 出、2 进、4 进、混合节点、64 路 / 256 路预监回显节点，工程按需配置，不浪费端口资源。
整机尺寸 220×145×30mm，小巧盒式设备，可机柜安装；工作温度 -30℃~+50℃，工作湿度 10%-90%，适配机房、监控室等严苛环境；千兆 RJ45 网口，外置 DC12V 2A 电源适配器，整机 AC220V 50-60Hz 供电。
按规格书节点分类整理，方便集成商快速选型：输出节点、输入节点、4K 与预监回显节点，工程按需配置端口，不浪费资源。
单屏 16 层开窗解码，适合单屏输出点位。
单屏 16 层解码，附带 1 路 3.5mm 音频输出，适合带音频的单屏点位。
最大 32 路解码，带 485 串口，适合双屏点位。
双 HDMI 输出、32 路解码、485 串口，附带音频输出。
HDMI 环入 + 多路 HDMI 输出，支持串口中控，16 层 / 25 层解码两档可选。
支持 4K 信号输出，附带音频输出。

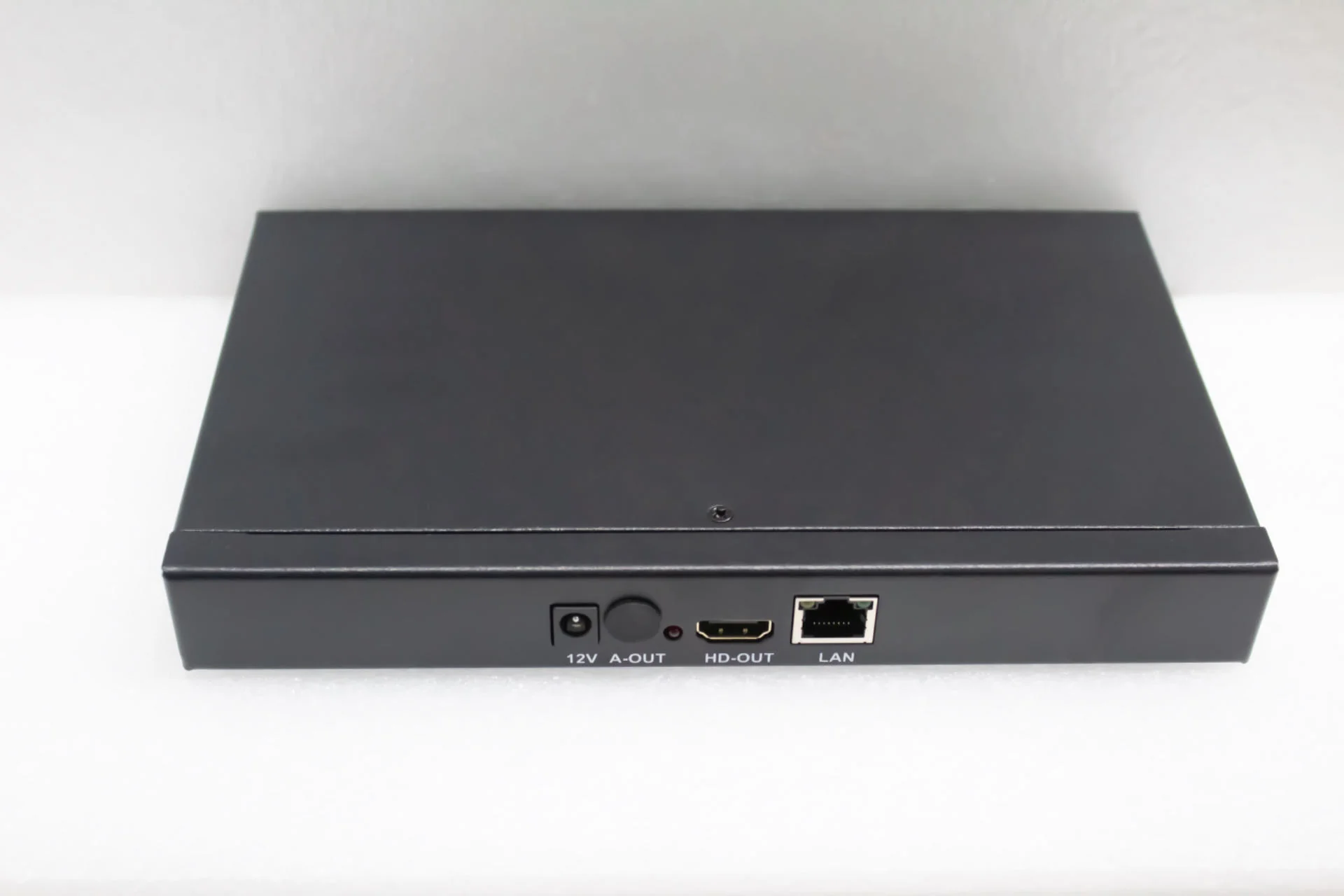

输出节点面板：DC12V 电源、3.5mm 音频输出（A-OUT）、HDMI 高清输出（HD-OUT）、千兆 LAN 网口。
复合音视频采集，最高 1080P@60Hz 采集。
4 路 HDMI 输入，带 2 路复合音视频输入。
音视频一体采集，适合带音频的信号源接入。
4 路输入 + 复合音视频，高密度采集点位。
支持 3840×2160@30Hz 4K 信号采集。

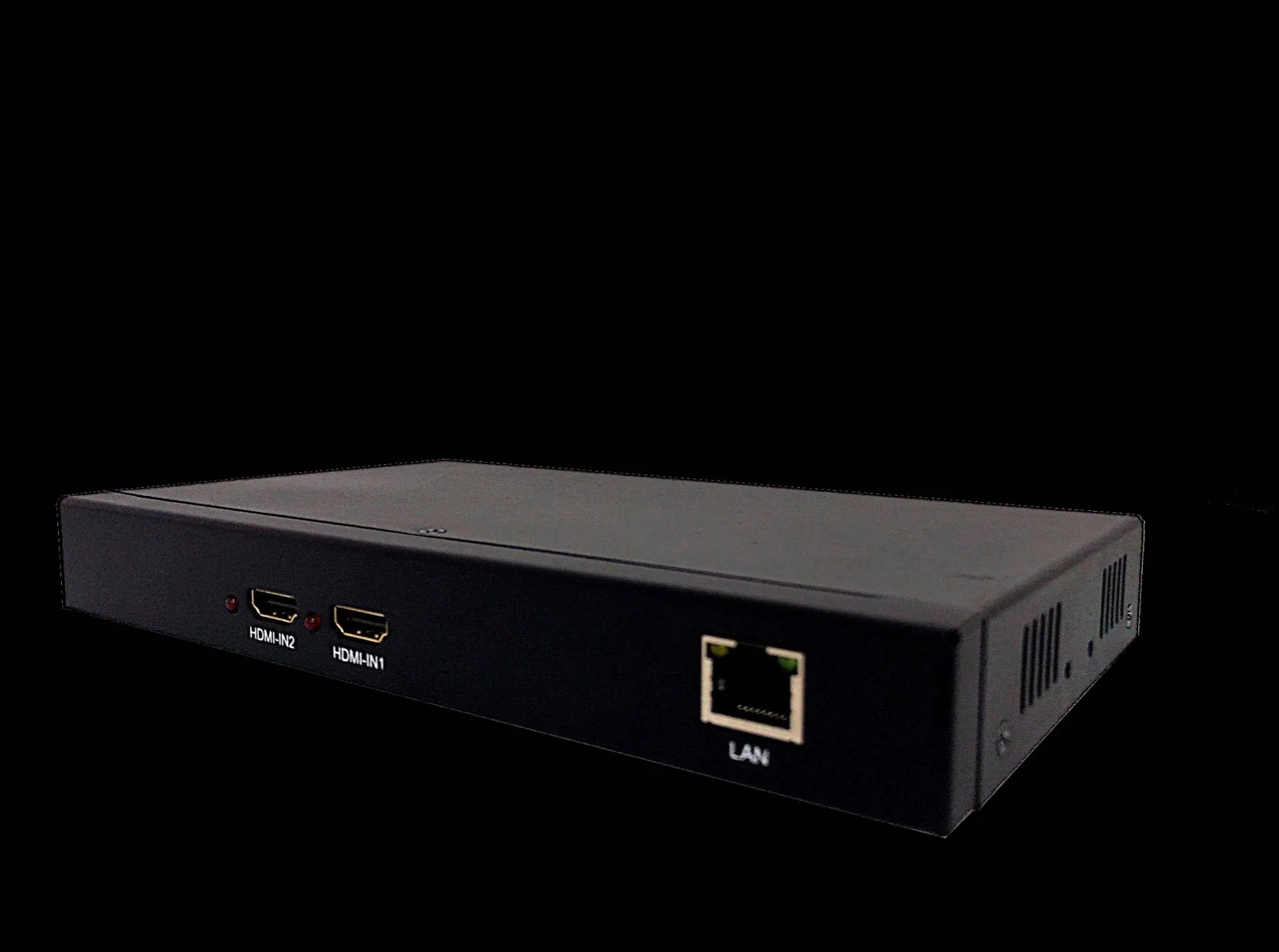

输入节点侧面：2 路 HDMI-IN 输入接口（红色指示灯）、千兆 LAN 网口、散热格栅。
单机最大支持 64 路 IP 图像同时预监回显。
单机最大支持 256 路 IP 图像同时预监回显，适合大规模指挥中心。
预监回显节点配合控制端，实现大屏信号预览、拖动轨迹回显与多终端同步协作。实物图以规格书及样品为准。
| 参数项目 | 规格参数 |
|---|---|
| 产品型号 | KW-4100R（输入节点） / KW-4100C（输出节点） |
| 系统架构 | 纯硬件分布式架构，无操作系统，节点独立供电、独立工作，无背板 / 主控卡依赖 |
| 编码格式 | H.265 高性能压缩为主，支持 H.264 / H.265 混合解码 |
| 解码能力 | 单输出节点最大 16 路（12M / 9M / 8M / 5M / 4M / 3M / 1080P / 960P / 720P / D1）H.265 解码；2 出节点最大 32 路；支持 ONVIF、RTSP，兼容海康 / 大华 / 宇视私有协议，接入管理不限路数 |
| 输出分辨率 | 最大 1920×1080@60Hz（4K 型号支持 3840×2160@30Hz） |
| 输入分辨率 | 1920×1080@60i/60P、1920×1080@50i、1280×720@60P/50P |
| 网络接口 | 1×RJ45 10M/100M/1000M 自适应以太网口 |
| 网络协议 | IPv4、UPnP、ONVIF、RTSP、RTP、TCP、UDP；控制协议：公有协议 |
| 拼接规模 | 单墙最大 256 屏（1080P，16×16）；4K 模式最大 4096 屏（64×64） |
| 窗口能力 | 单屏最大 16 开窗，单输出最大 16 层窗口叠加（25 层型号可选）；漫游、跨屏、无极缩放、画中画、一键全屏 / 返回原位 / 清屏 |
| 窗口缩放 | 窗口最小缩放 64×64；支持 1/4/6/8/9/10/12/14/16 分割 |
| 同步性能 | 帧同步技术，多屏同步 < 20ms；端到端延时 < 0.1s；信号采集最大延时 ≤ 0.2ms |
| 信号处理 | 输出通道全部 60Hz 实时处理，内部不降帧，RGB 32bit / 60Hz，高色彩还原，支持点对点显示 |
| 高清底图 | 支持 30720×17280 超高清底图，多机级联统一同步发布，单屏或全墙显示 |
| 字幕功能 | OSD 字符叠加、虚拟 LED 字幕，任意位置 / 滚动显示，自定义颜色、透明度、字体大小 |
| 预案管理 | 最大 256 组场景保存，支持快照存储、一键调用、自动循环轮巡、分组切换；最大 64 个控制场景 |
| 音频处理 | HDMI 音频、AUX 音频输入输出；任意信号源音量调节、静音切换，音视频同步切换，支持外接音频处理器 |
| 控制终端 | Windows / Android / IOS / 鸿蒙；CS 客户端 + Web 网页双控制端；平板多点触控、手势操作；提供 SDK 供第三方平台对接 |
| 回显能力 | 客户端大屏实时回显，最大 1080P@30fps 畅显；支持 RTSP 流推送，对接录播、第三方解码终端 |
| 系统备份 | Linux 服务端部署，支持多机容灾备份、故障自动互切，保障 7×24 不间断值守 |
| 电源 | 外置 DC12V 2A 电源适配器；整机工作电压 AC220V 50/60Hz |
| 设备尺寸 | 220mm × 145mm × 30mm（不含脚垫、把手等配件）；重量 0.5KG |
| 工作环境 | 工作温度 -30℃ ~ +50℃；工作湿度 10% - 90% |
| 运维功能 | 远程参数配置、配置导入导出、日志读取、远程重启、固件升级、远程大屏开关机；多级用户权限管理 |
| 扩展接口 | 485 串口（部分型号），可对接中控、物联设备；支持跨网段部署 |
输入节点采集电脑、机顶盒、摄像机 HDMI 信号，通过千兆交换机 IP 网络传输；输出节点接拼接大屏；可搭配预监回显节点做信号预览；控制电脑 / 平板通过网络统一管理全部节点；支持跨网段部署。
说明：输入/输出节点之间以实线箭头表示音视频流的 IP 网络传输方向；预监回显节点与控制终端通过管理/预监控制流对接输入输出节点（图中未连线部分为逻辑对接关系）；支持跨网段 / 广域网接入，前端采集无需固定 IP。
面向集成商与招投标的完整服务链，从选型、测试到交付落地全流程支持。
提供完整规格书 PDF、CAD 安装图纸、接口说明文档，可直接用于标书制作。
支持节点样品寄送，项目前期现场兼容性测试，先测后采。
根据项目屏数、信号数量，协助做节点配置选型，输出配置清单与拓扑建议。
提供 SDK，支持第三方平台二次对接开发，满足系统集成需求。
标准节点现货，大项目稳定交期，支持国内工程与外贸出口。
对公合同，增值税专票 / 普票，适配学校、政企、集成商财务流程。
提供组网指导、调试手册；项目技术对接，远程协助排查现场故障。
KW-4100 系列分布式处理器广泛服务于指挥调度、安防监控、能源交通与政企展馆等场景。

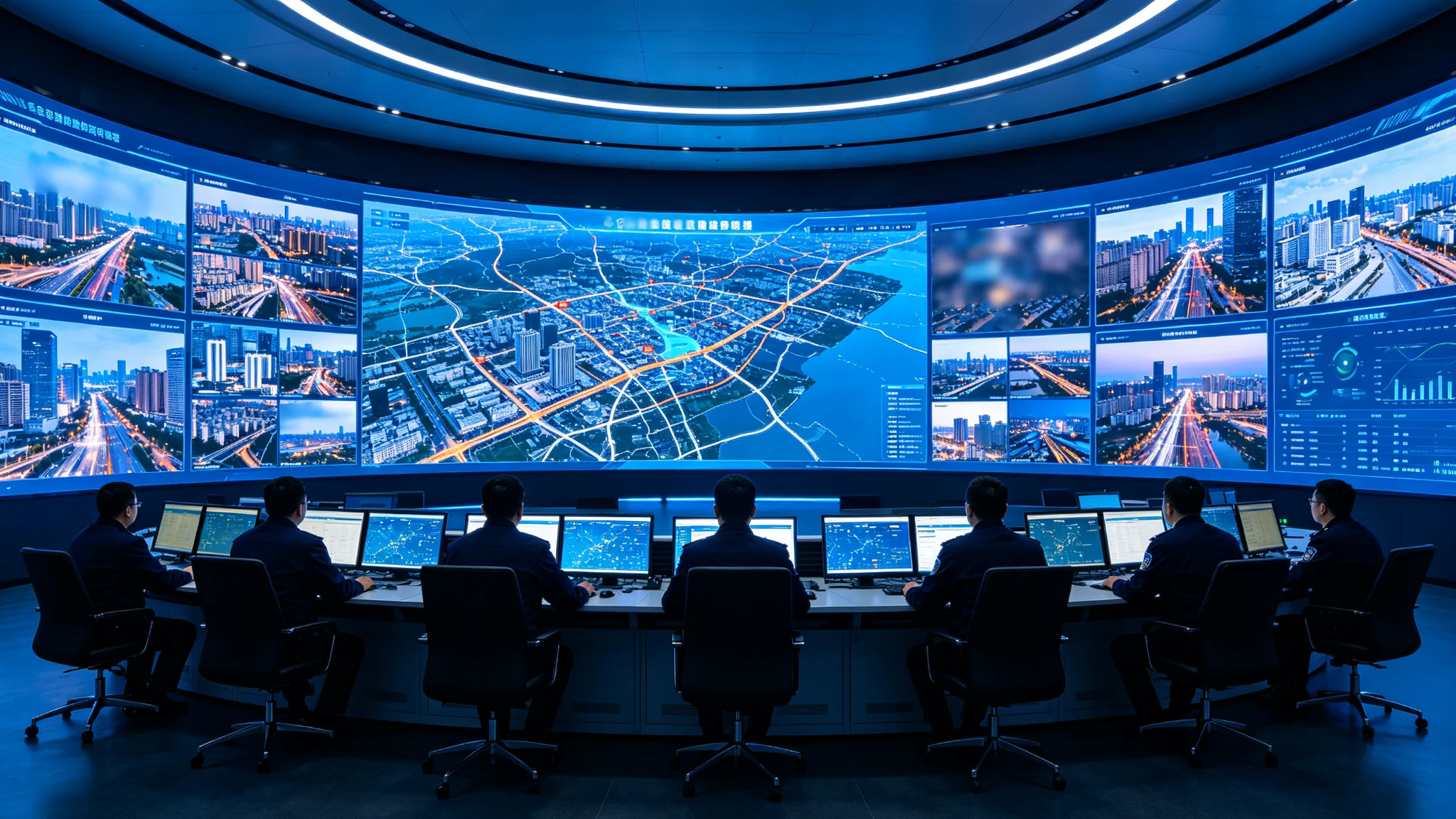

指挥调度
多路监控 / 地图 / 数据上墙，预案轮巡与预监回显联动

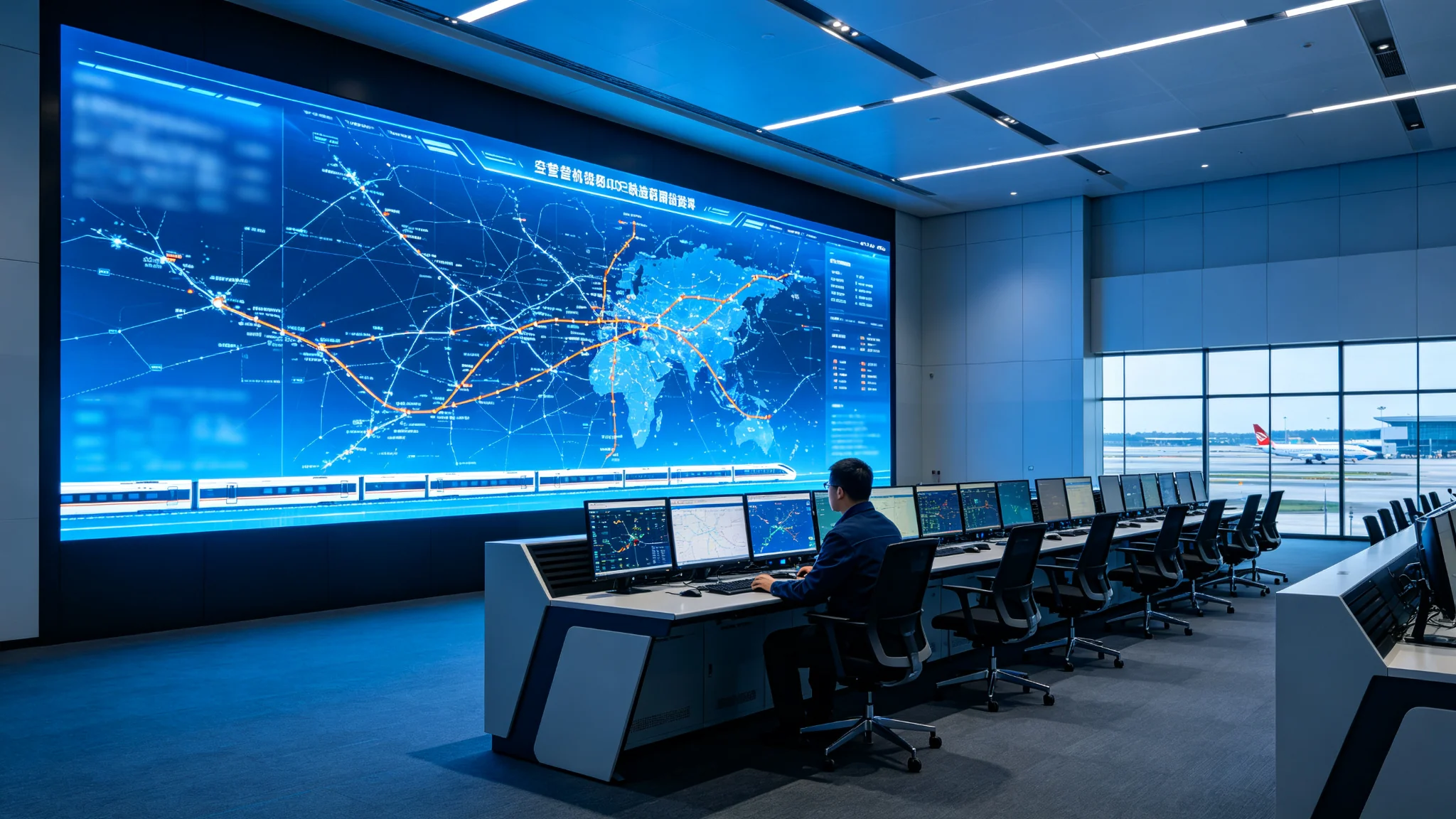

交通运行
空管 / 轨交信号高清上墙，7×24 不间断运行

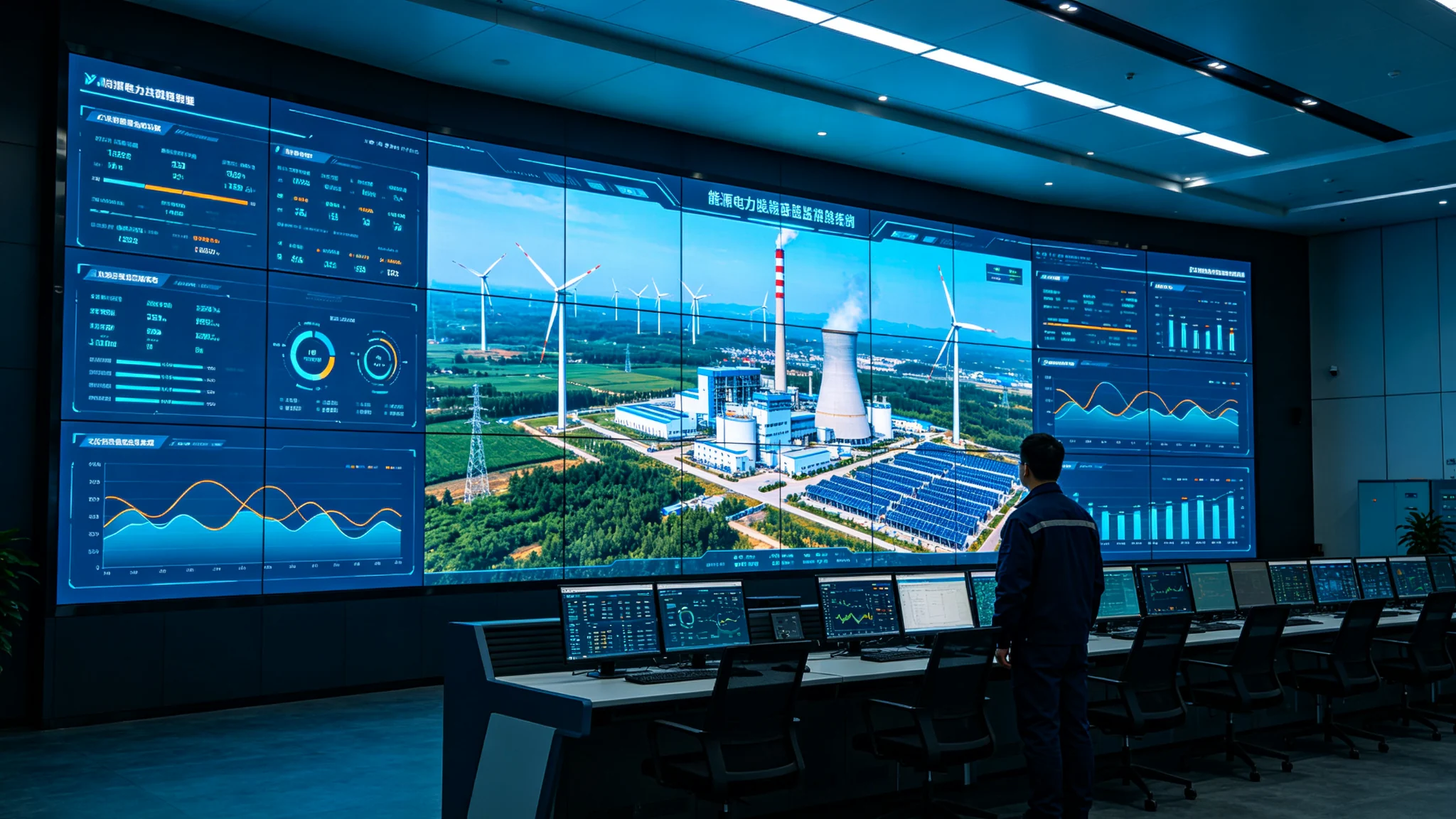

能源监控
场站运行数据与视频统一上墙，远程运维集中管控

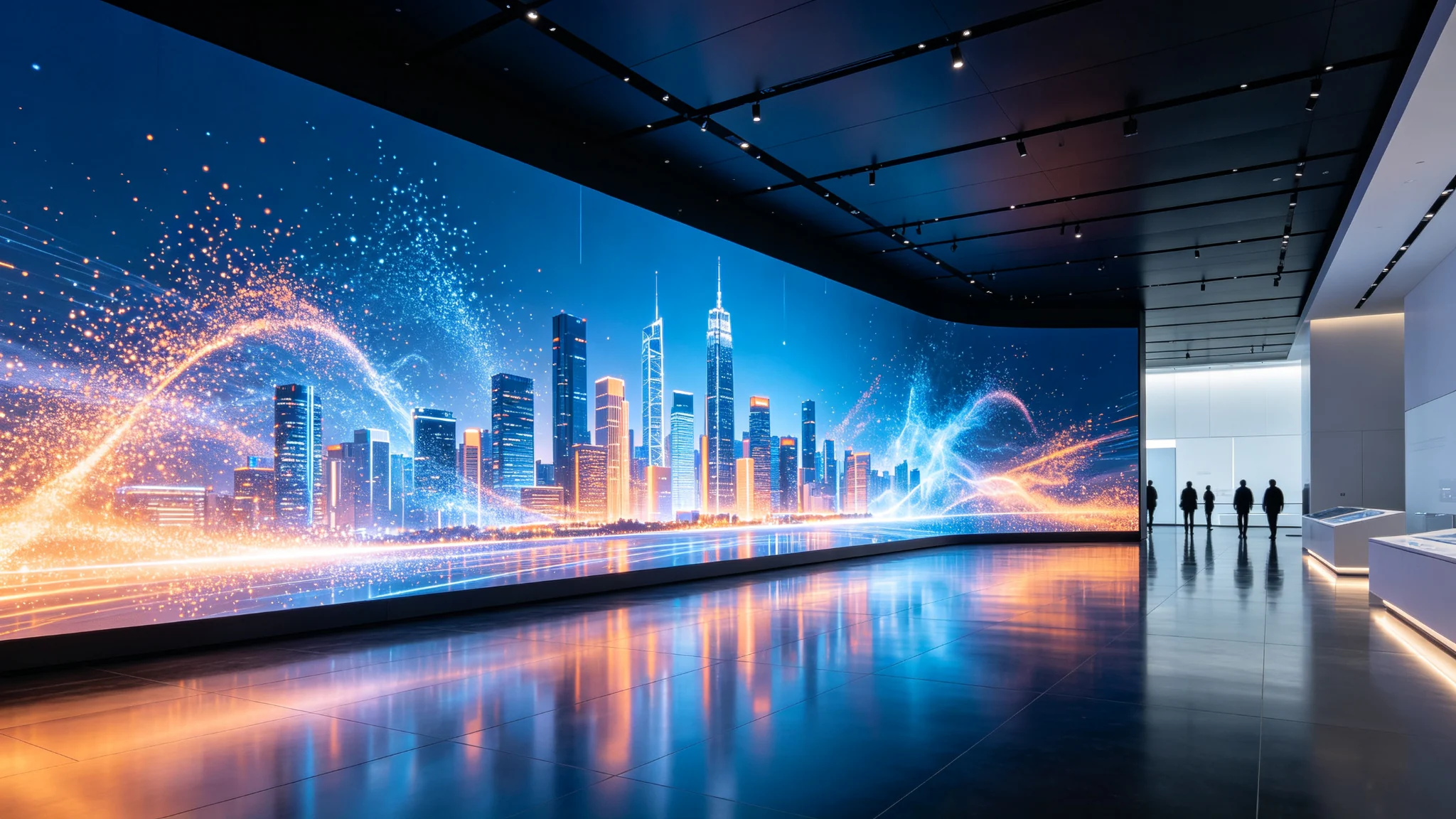

政企展厅
底图发布、多窗口漫游，展项内容灵活调度
注：以上场景为效果示意图，具体项目可提供真实案例照片与验收资料。
非人为损坏故障售后处理，整机质保。
批量项目提供技术对接，协助项目调试落地。
出厂全机检测，降低项目现场故障率。
后期项目增补节点可兼容老设备，长期稳定供货。
