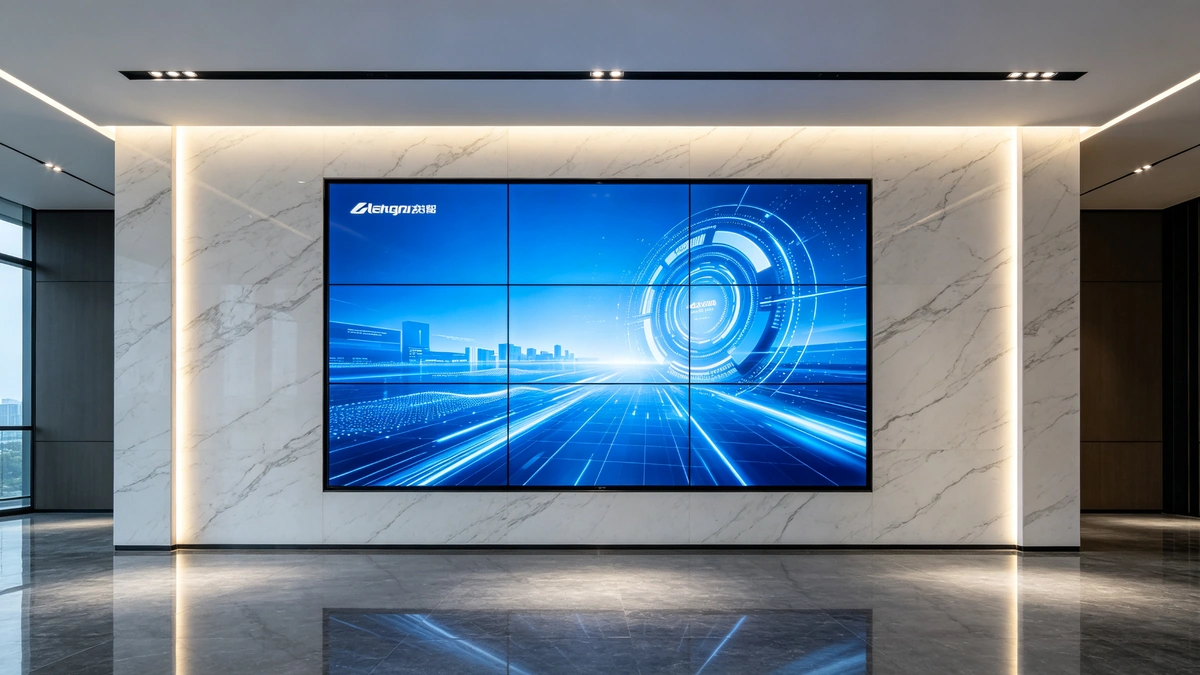

面向集成商与终端采购的55英寸拼接屏项目方案：在视频、图像为主的展示场景中，用接近0.88mm方案的视觉完整性，节省约15-20%的拼接单元预算。选型、信号、支架、安装、校准、验收一站式交付。
比3.5mm更完整，比0.88mm省15-20%拼接单元成本
企业大堂 / 展厅 / 会议室 / 商业空间
选型 → 信号方案 → 支架 → 安装 → 校准 → 验收
RS232 + LAN集中控制，兼容主流拼接处理器

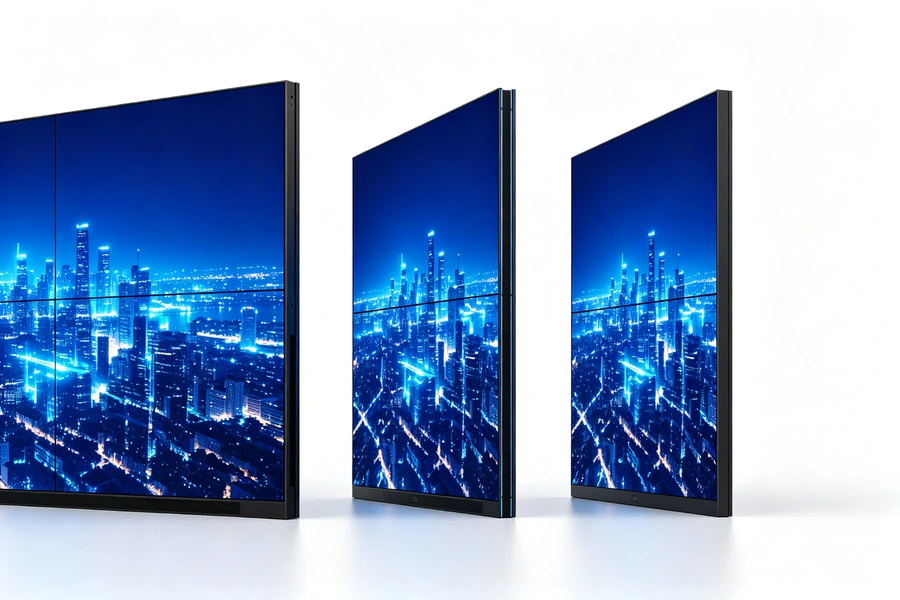

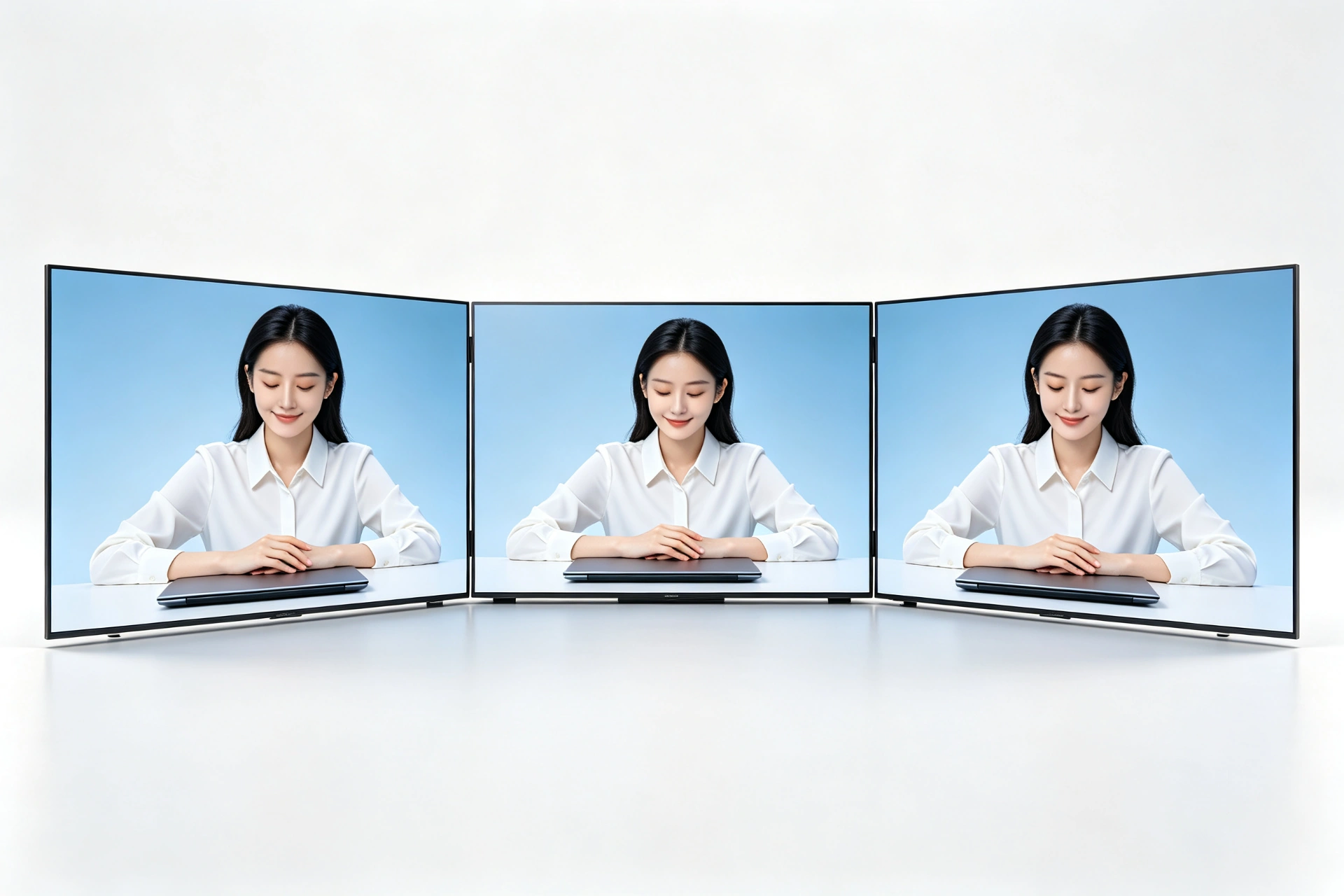

选液晶拼接屏先定拼缝。超窄边拼接屏的0.88mm、1.7mm、3.5mm分别对应不同观看距离与内容类型——1.7mm不是折中妥协，而是2-4米观看、视频图像为主场景下的最优解。下表帮您快速定位。
| 对比维度 | 0.88mm拼缝 | 1.7mm拼缝（推荐） | 3.5mm拼缝 |
|---|---|---|---|
| 视觉连续性 | 极高，接近一体化 | 较高，平衡型方案 | 中等 |
| 跨屏文字 / 图表 | 非常适合 | 适合 | 基本可用 |
| 地图 / 图纸 / 仪表盘 | 推荐 | 可选 | 视内容而定 |
| 企业展厅 / 高端大堂 | 推荐 | 推荐 | 适合普通展示 |
| 商业空间 / 广告 | 可选 | 推荐 | 适合远距离观看 |
| 项目预算 | 较高 | 中等（比0.88mm省15-20%） | 较低 |
| 推荐观看距离 | 近距离至中距离 | 2-4米 | 3米以上更合适 |
我们不写“零拼缝”“完全无缝”。LCD拼接屏存在物理边框，把参数讲清楚，才能帮您做对选型——这也是我们对拼接屏采购项目的基本态度。

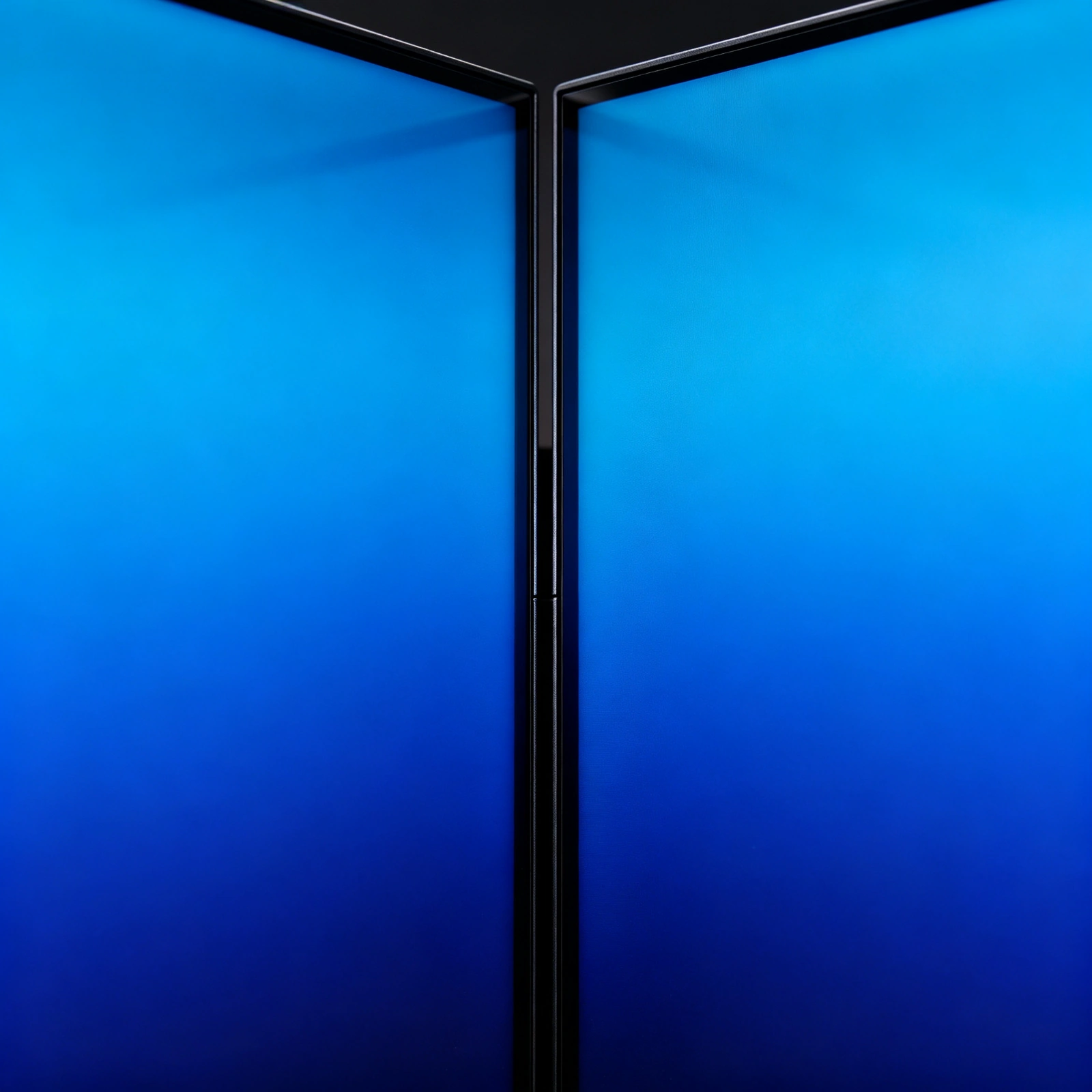

指相邻两块屏拼接后的双边总拼缝，单边边框约0.85mm。这是面板本身的物理参数，行业通用的标称口径。
安装时屏与屏之间需预留约1-2mm光学空间，实际拼缝约2.5mm左右。这不是质量问题，而是保护屏幕、防止热胀挤压的必要工艺间距。
相比3.5mm方案，跨屏视频、图像、数据的视觉切割感显著降低；在2-4米观看距离下，2.5mm实际拼缝几乎不可感知。
| 拼缝等级 | 物理拼缝 | 实际拼缝（含工艺间距） | 推荐观看距离 | 适用内容 |
|---|---|---|---|---|
| 0.88mm | 0.88mm | 约1.9mm | 1.5m以上 | 地图 / 仪表盘 / 文字 / 图纸 |
| 1.7mm | 1.7mm | 约2.5mm | 2-4米 | 视频 / 图像 / 品牌内容 |
| 3.5mm | 3.5mm | 约5mm | 3m以上 | 视频 / 广告 / 远距离展示 |

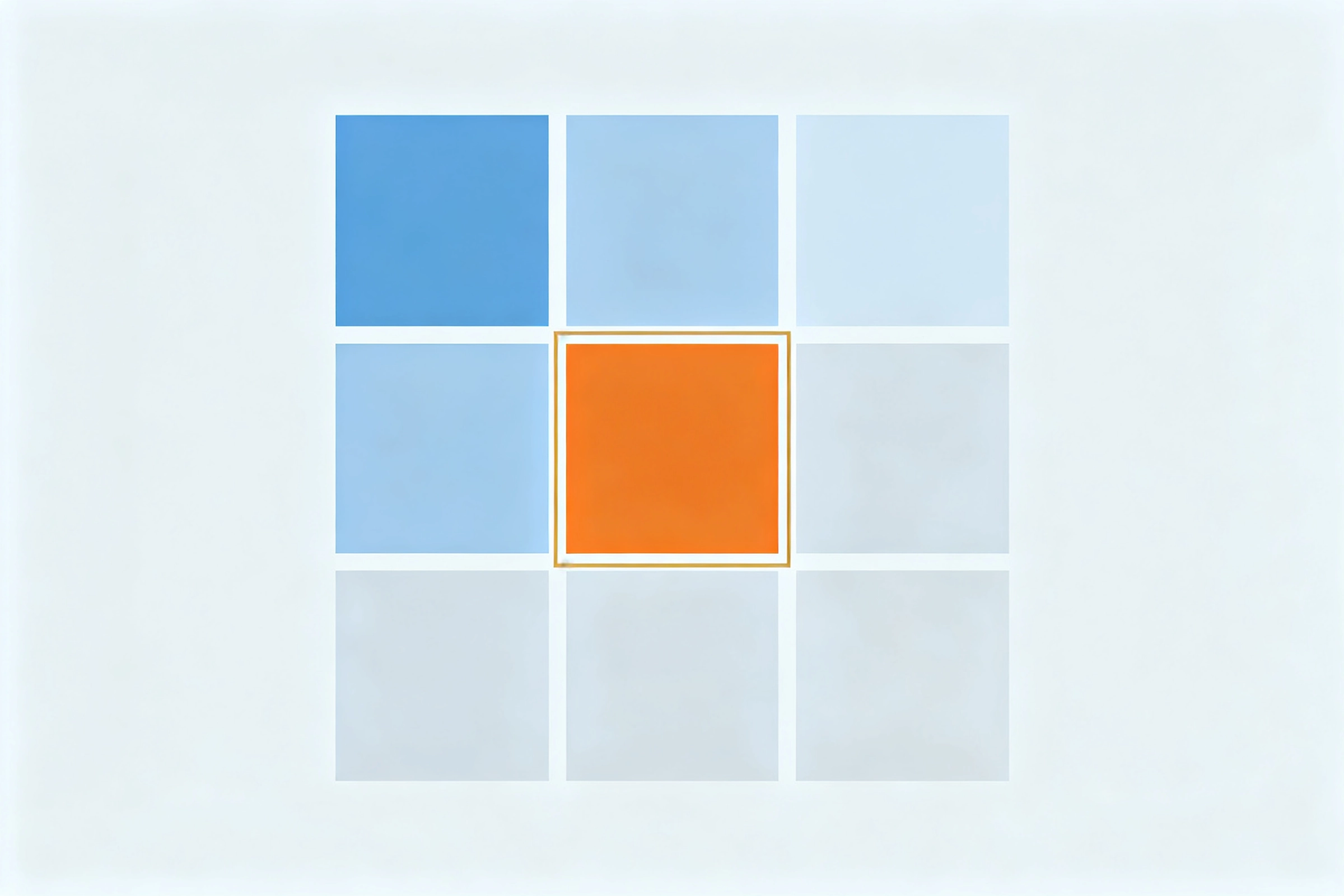

集成商和终端采购最常问的第一个问题就是“我的场景该选哪个拼缝”。这张拼接屏选型对照表与距离-内容矩阵，是决定会议室拼接屏、展厅拼接屏、监控拼接屏布局的第一步。
| 项目条件 | 推荐拼缝 | 理由 |
|---|---|---|
| 观看距离＜2米，以数据 / 文字为主 | 0.88mm | 近距离下拼缝影响明显，需超窄拼缝 |
| 观看距离2-4米，以视频 / 图像为主 | 1.7mm | 平衡点，视觉完整性与预算兼顾 |
| 观看距离＞4米，以广告 / 视频为主 | 3.5mm | 远距离下拼缝感知度低，预算最优 |
| 预算充足，要求“近乎无缝” | 0.88mm | 指挥中心 / 高端展厅C位 |
| 预算敏感，但对画面完整性有要求 | 1.7mm | 大规模部署的性价比之选 |
| 企业大堂 / 展厅 / 会议室 | 1.7mm | 中等观看距离，视频 / 图文混合 |
| 商业综合体 / 酒店信息发布 | 1.7mm | 人流密集区，需要一定视觉完整性 |
| 安防监控 / 指挥中心 | 0.88mm | 数据密集，跨屏连续性要求高 |
买拼接屏别只看单屏单价。我们以3×3拼接墙（9块55英寸单元）为例，对比0.88mm / 1.7mm / 3.5mm方案的5年总拥有成本（TCO）——把单元、支架、处理器、能耗、维护全算进去。
| 成本模块 | 0.88mm方案 | 1.7mm方案（推荐） | 3.5mm方案 |
|---|---|---|---|
| 拼接单元（9台） | ¥72,000（基准） | ¥59,400（-17.5%） | ¥43,200（-40%） |
| 支架与安装 | ¥12,000 精密微调支架 | ¥9,000 精密微调支架 | ¥5,000 标准支架 |
| 拼接处理器 | ¥28,000 需匹配高带宽 | ¥15,000 需匹配带载 | ¥10,000 基础型即可 |
| 5年能耗（估算） | 约¥56,800 | 约¥56,800 | 约¥56,800 |
| 5年维护 / 备件 | ¥2,000（工业级） | ¥2,000（工业级） | ¥2,000（工业级） |
| 5年TCO合计 | ¥170,800（基准） | ¥142,200（-16.7%） | ¥117,000（-31.5%） |
测算口径：3×3共9块55英寸单元；单元价按公开市场主流报价区间中值估算（0.88mm约¥8,000/台、1.7mm约¥6,600/台、3.5mm约¥4,800/台，仅供参考，以项目实际报价为准）；能耗按单屏典型功耗180W、24/7连续运行、工业电价约¥0.8/kWh估算，三方案面板功耗相近；处理器按带载与带宽需求分级估算。实际费用随面板品牌、亮度版本、布局方式与施工条件浮动。
55英寸拼接屏看得清、看得久，靠的是面板与驱动细节。单屏FHD、亮度可选、广视角、防眩光——按环境光选亮度，是商用显示方案不出错的第一步。
单屏1920×1080原生分辨率；2×2拼接后总物理像素3840×2160（4K），4×4拼接后达7680×4320。显示效果取决于信号源与拼接控制器带载能力。

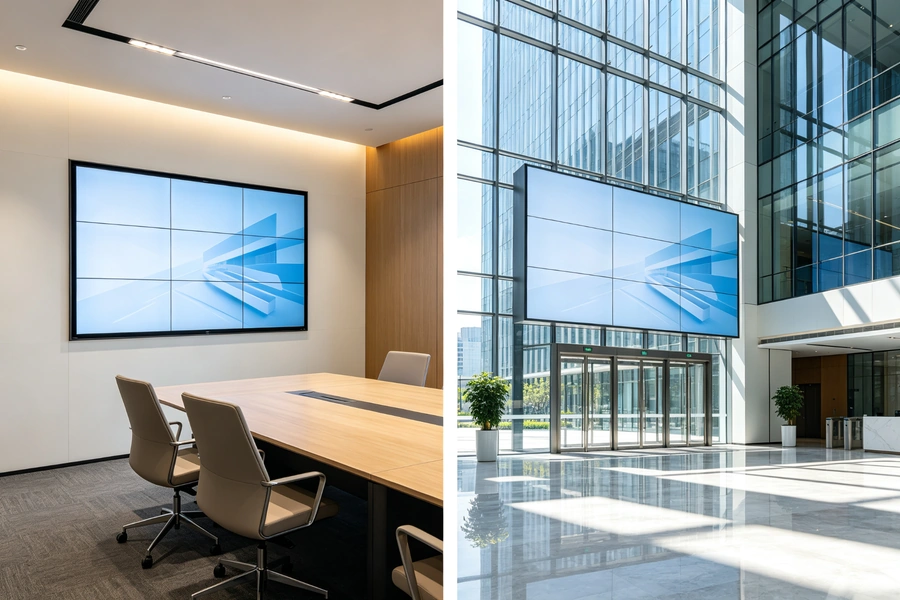

500nits适合会议室、展厅、企业大堂；700nits适合玻璃幕墙大堂、明亮商业空间等强光环境，画面不发灰、不反白。
展厅动线、大堂人流区域侧向观看依然稳定，商务洽谈与参观动线不受机位限制。
降低环境反射干扰，提升日光灯、射灯环境下的可视性与画面通透度。
| 技术规格（55英寸典型参数） | 参数值 | 说明 |
|---|---|---|
| 屏幕尺寸 / 比例 | 55英寸（约1214×684mm可视区） | 16:9 宽屏 |
| 分辨率 | 1920×1080（FHD / 2K） | 支持4K输入信号 |
| 拼缝规格 | 1.7mm（单边约0.85mm） | 实际拼缝约2.5mm（含工艺间距） |
| 亮度 | 500 cd/m² / 700 cd/m² | 按环境光选配 |
| 对比度 / 视角 | 1200:1（典型值） / 178°×178° | 工业级面板特性 |
| 背光寿命 | 60,000小时（典型值） | LED背光，支持24/7运行 |
| 接口 | HDMI / DVI / USB / RS232 IN-OUT / AC 100-240V | 信号与控制接口齐备 |
| 电源 / 功耗 | AC 100-240V / 约180W（典型值） | 宽电压工业设计 |
以上为55英寸1.7mm拼接屏典型公开参数，具体以对应型号技术规格书为准。

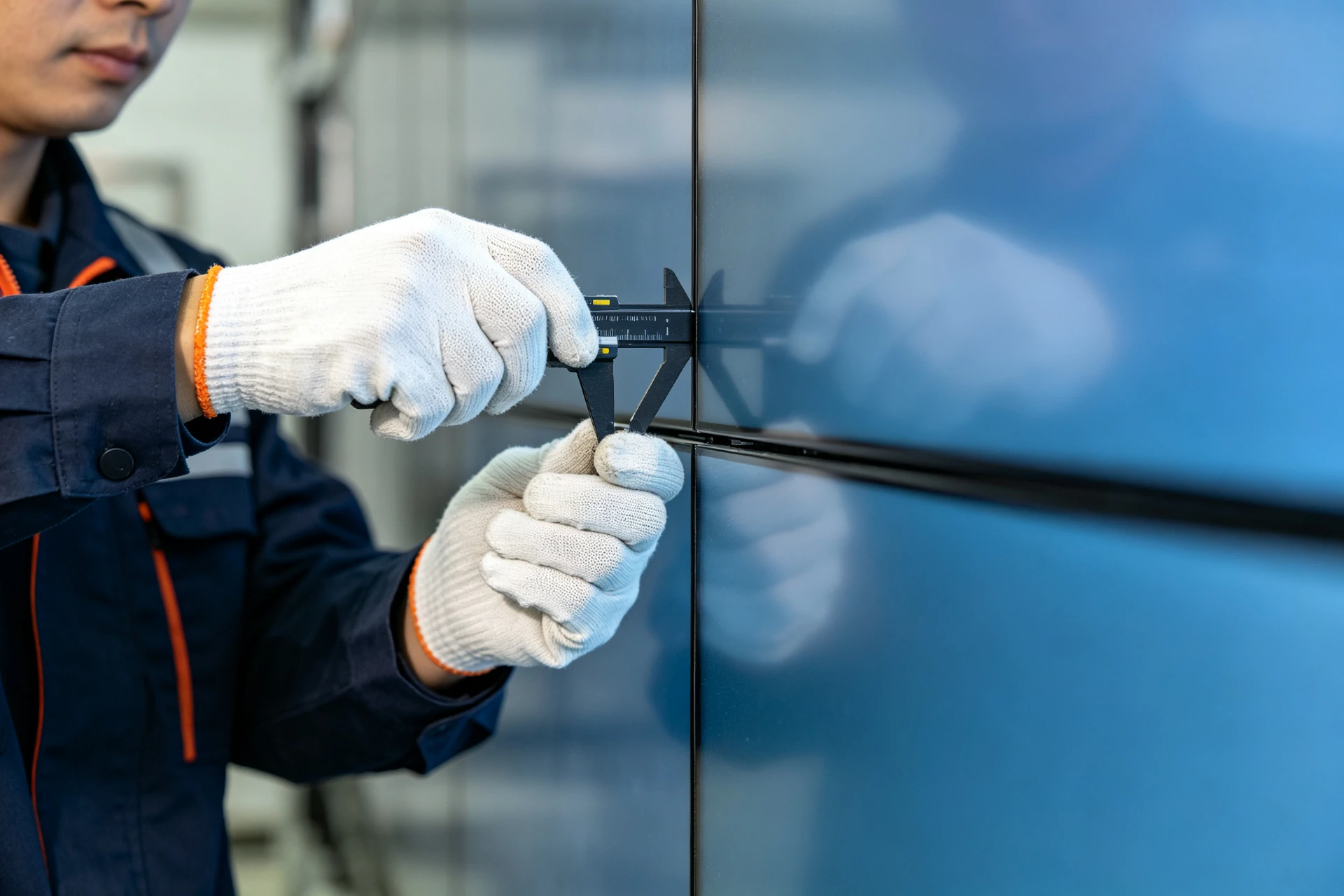

拼缝越窄，安装精度要求越高。1.7mm拼接屏需使用微调支架逐块校准，保证横向、纵向间隙统一——这也是我们坚持项目团队上门安装的原因。
支持上下 / 左右 / 前后多维微调，拼缝精度控制±0.5mm，保证整墙间隙统一、画面平齐。
液压支架实现前维护，适合嵌入式大堂、狭窄设备间；安装时屏间预留光学空间，避免弹出时刮伤屏幕。
壁挂 / 落地支架 / 机柜 / 嵌入式，按墙体结构、承重与空间条件选型。
面向集成商与工程商的拼接屏系统集成需求，我们提供完整信号接入、拼接处理器选型、集中控制与二次开发支持——参数透明，方案可落地。
HDMI / DP / DVI / VGA / RS232 / RJ45，兼容主流视频矩阵、KVM坐席、监控平台信号源。
支持Digibird、Chipwell、Vissonic等主流品牌；提供带载选型建议（整机带载像素 ≥ 屏幕总像素 ×1.2）。

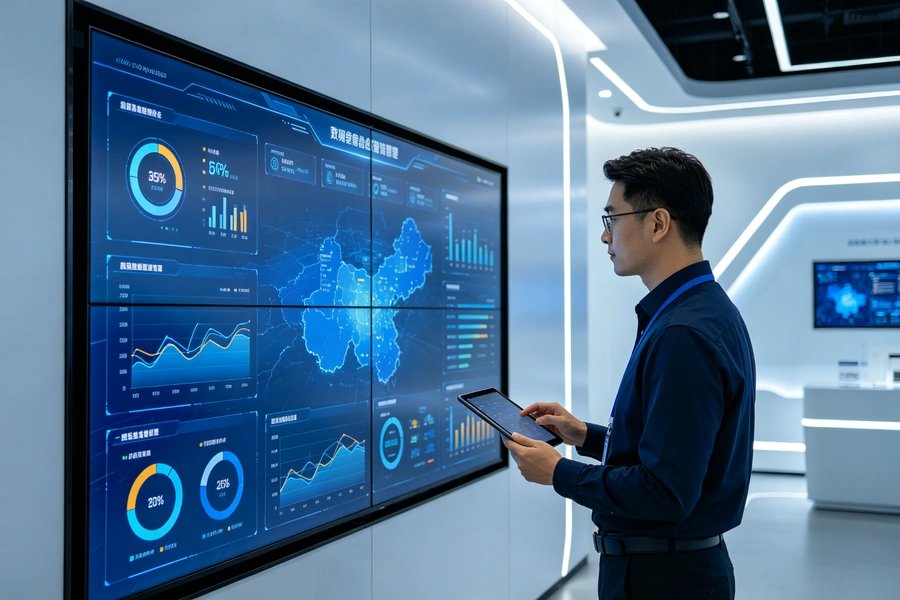

RS232串口级联 + RJ45网络控制，支持批量开关机、信号切换、参数配置、状态监测。
可对接数字标牌内容管理平台；提供完整控制协议文档，便于二次开发与系统对接。
一个拼接墙项目要过四道关：集成商、采购、IT、运营。每类决策者关心的点不同，我们对每个角色都讲得清楚、答得落地。
核心关切：信号兼容、支架精度、安装调试支持。
核心关切：TCO、交货周期、售后。
核心关切：系统兼容、运维便捷。
核心关切：显示效果、操作便捷。

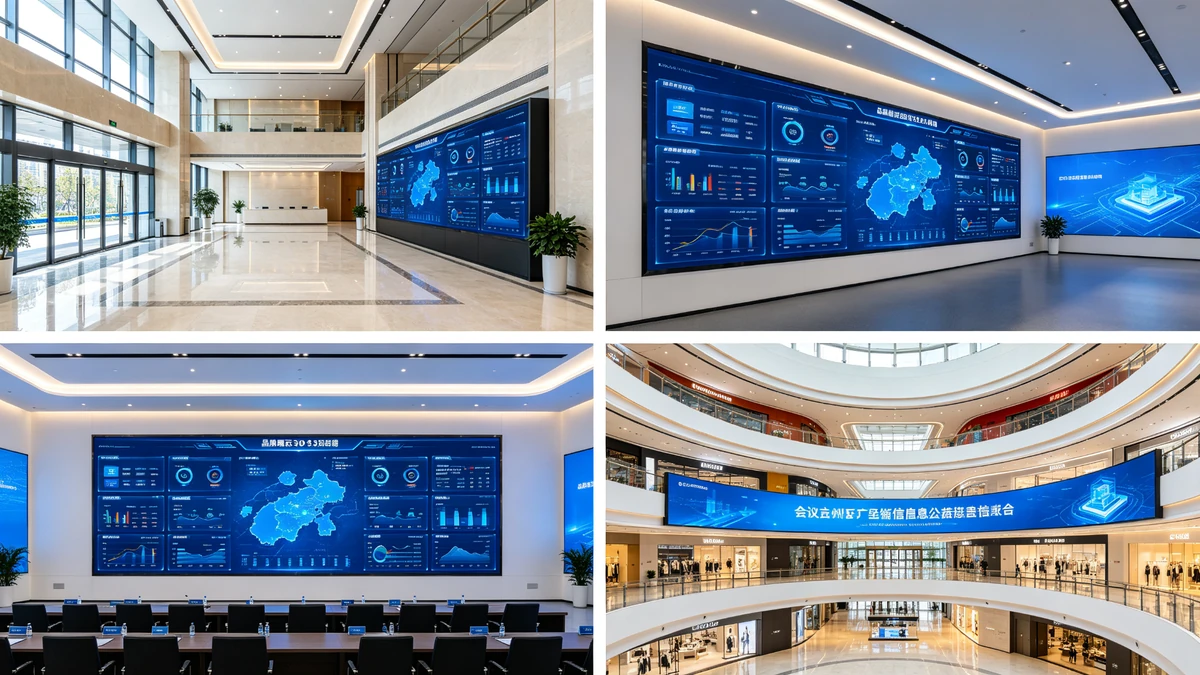

以下为基于真实项目场景沉淀的拼接屏方案示例，可作为方案设计、投标与预算参考。具体项目可替换为贵司真实案例进行展示。

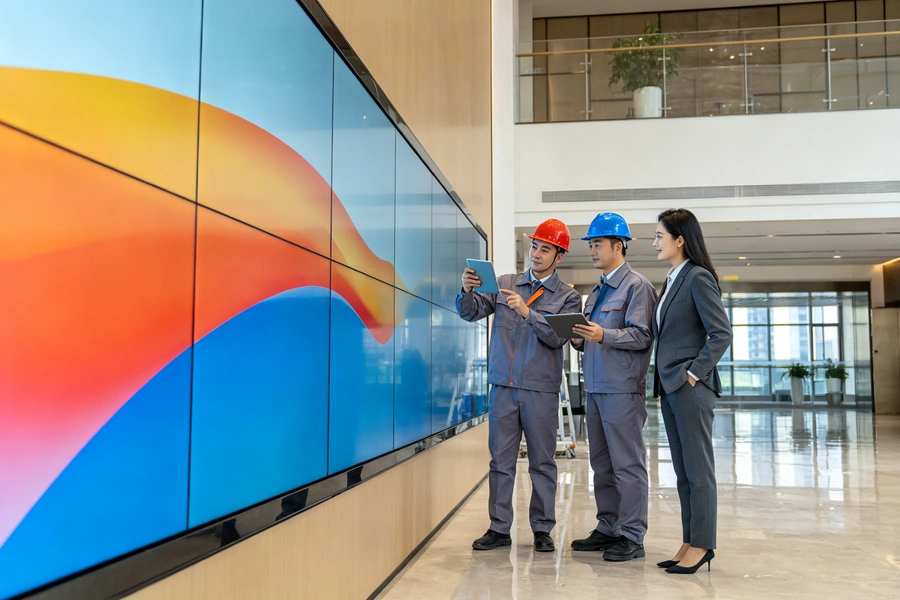

从一张图纸到一面墙，拼接屏项目的关键不在单台设备，而在全周期服务。我们覆盖选型、投标、生产、安装、验收、售后的每一个环节。
| 服务项 | 具体内容 |
|---|---|
| 项目选型 | 根据墙面尺寸 / 观看距离 / 内容类型 / 环境光，推荐拼缝等级和布局 |
| 方案设计 | 提供拼接布局图、支架选型、信号链路设计 |
| 投标支持 | 技术参数认定表、检测报告、产品彩页、白皮书 |
| 安装调试 | 专业团队上门，含墙体勘测、支架安装、拼缝调平、色彩校准 |
| 集成支持 | SDK / 控制协议文档、拼接处理器选型建议、远程调试指导 |
| 售后保障 | 3年整机质保（可延保至5年），2小时响应、48小时解决 |
| 批量优惠 | 9台以上享项目折扣，50台以上可定制方案 |
| 以旧换新 | 旧拼接屏 / DLP / 投影折价回收 |
关于1.7mm拼接屏的选型、拼缝、参数、质保与交货，以下是采购过程中最高频的10个问题。

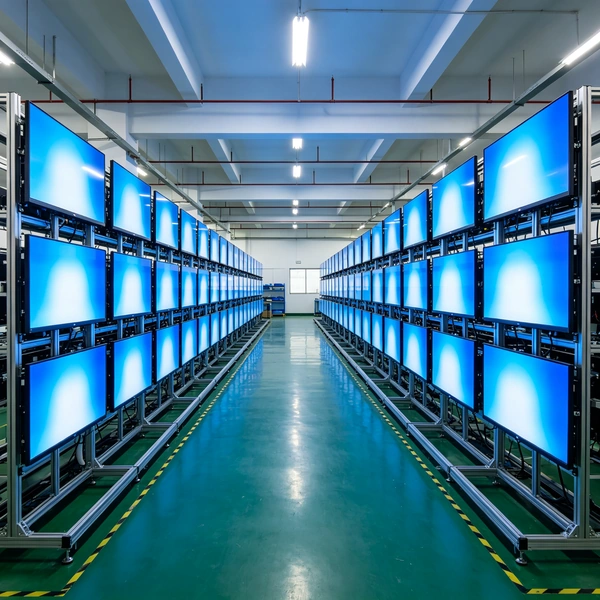

Qtenboard由深圳群茂显示技术有限公司运营，专注商业显示领域20余年，是液晶拼接屏源头厂家。拼缝、亮度、色温、老化——每一台拼接屏在出厂前都要过检测线。
一站式采购：不同尺寸、不同拼缝的液晶拼接屏与配套设备，均可按项目定制。
